Productinformatie

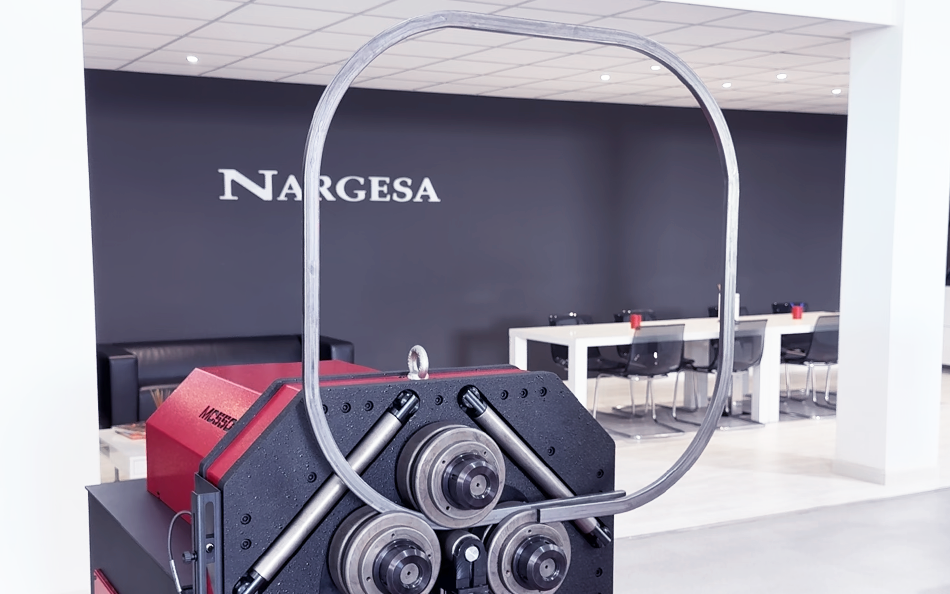

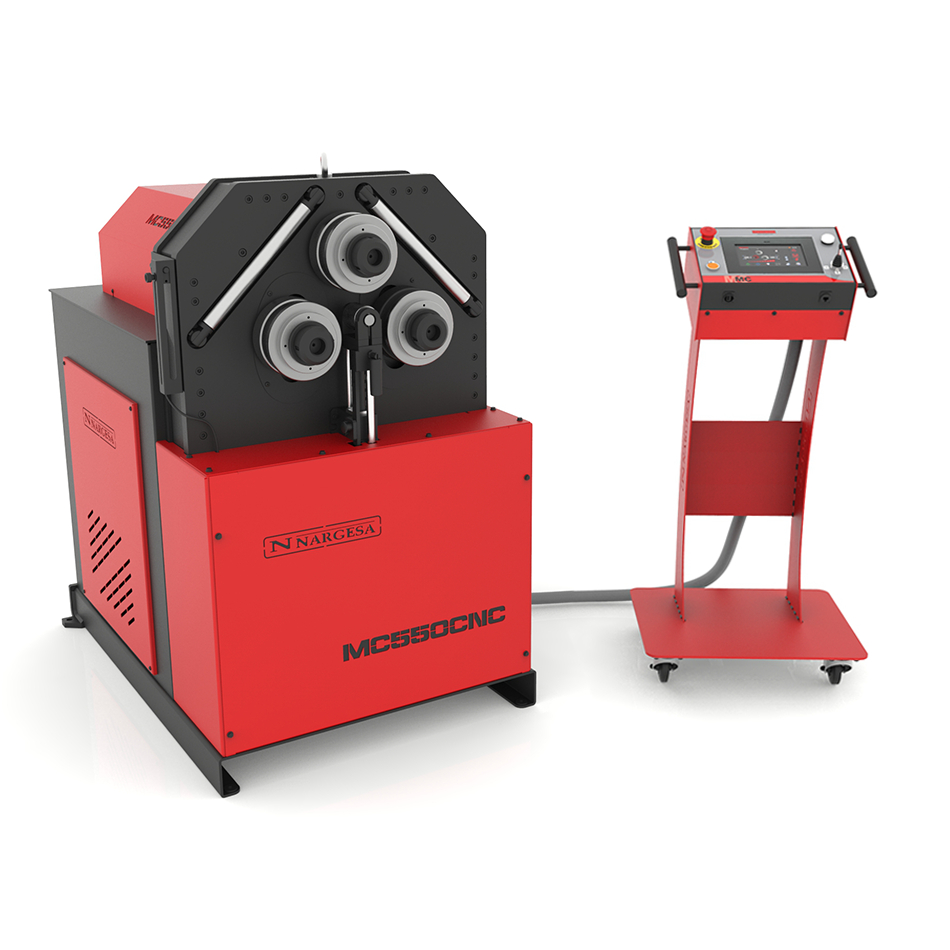

De Nargesa MC550CNC is een geavanceerde CNC profiel- en buisbuigmachine die is ontwikkeld voor het nauwkeurig buigen van buizen, profielen, stripmateriaal en constructieprofielen. Dankzij de intelligente besturing met voorspellende radiusberekening kunnen zowel enkelstuks als grote series snel en met een hoge herhaalnauwkeurigheid worden geproduceerd.
De machine beschikt over drie aangedreven rollen en een asymmetrische rolopstelling waarbij de onderste rollen onafhankelijk van elkaar kunnen worden versteld. Hierdoor kunnen kleinere radii worden gerealiseerd dan bij traditionele piramidebuigmachines en kan het materiaal vrijwel tot aan de uiteinden worden gebogen.
De geïntegreerde ESA S625 CNC-besturing maakt het mogelijk om radii rechtstreeks te programmeren zonder complexe berekeningen. Dankzij de profielbibliotheek, opslag van meer dan 10.000 programma’s, asinterpolatie en automatische productiecycli kan iedere operator snel professionele resultaten behalen. De machine beschikt bovendien over volledige Industry 4.0-connectiviteit voor diagnose op afstand, software-updates en preventieve onderhoudsmeldingen.
Belangrijkste kenmerken
- Volledig CNC-gestuurde profiel- en buisbuiger
- Voorspellend radiussysteem zonder proefbuigingen
- 3 aangedreven rollen voor optimale grip
- Asinterpolatie voor vloeiende overgangen
- Asymmetrische rolopstelling
- Industrie 4.0 connectiviteit
- Automatische serieproductie met één druk op de knop
- Traploos instelbare buigsnelheid
- Werken in verticale én horizontale positie
- Zware gelaste staalconstructie
Standaard toebehoren
- ESA S625 CNC-besturing met 7 inch touchscreen
- 9 standaard rollen voor diverse profielsoorten
- Joystick voor handbediening en programmering
- Profielen- en materialenbibliotheek
- Database met buigradii
- Massaproductiefunctie
- Preventieve onderhoudsdiagnose
- Palletonderstel voor eenvoudig transport
Technische specificaties
| Model | Nargesa MC550CNC |
| Machine-uitvoering | CNC profiel- en buisbuigmachine |
| Aantal aangedreven rollen | 3 |
| Maximale buiscapaciteit rond | 80 mm / 3 inch (76,2 mm) |
| Roldiameter | 170 mm |
| Asdiameter | 50 mm |
| Nuttige aslengte | 90 mm |
| Buigsnelheid | 3 – 8 omw/min |
| Hoofdmotor | 1,5 kW |
| Hydrauliekmotor | 0,75 kW |
| Besturing | ESA S625 CNC |
| Touchscreen | 7 inch kleurenscherm |
| Voeding | 220 V, 1-fase |
| Encoder | 4096 pulsen |
| Machineafmetingen (L x B x H) | 1190 x 965 x 1341 mm |
| Machinegewicht | 883 kg |
CNC-besturing ESA S625
- Meer dan 10.000 programma’s opslaan
- Automatische radiusberekening
- Asinterpolatie met onafhankelijke snelheidsregeling
- Database voor rollen, profielen en materialen
- Handmatige en automatische bedrijfsmodus
- Meertalige gebruikersinterface
- USB-aansluiting
- Industry 4.0 connectiviteit
- Realtime status- en onderhoudsdiagnose
Toepassingen
De Nargesa MC550CNC is geschikt voor het vervaardigen van relingen, pergola’s, serres, koepelconstructies, luifels, straatmeubilair, fietsbeugels, constructieprofielen, brugonderdelen, balustrades, machineframes en andere gebogen constructiedelen. Dankzij de combinatie van hoge capaciteit, automatische programmering en herhaalnauwkeurigheid is deze machine geschikt voor zowel werkplaatsen als industriële seriematige productie.
