Productinformatie

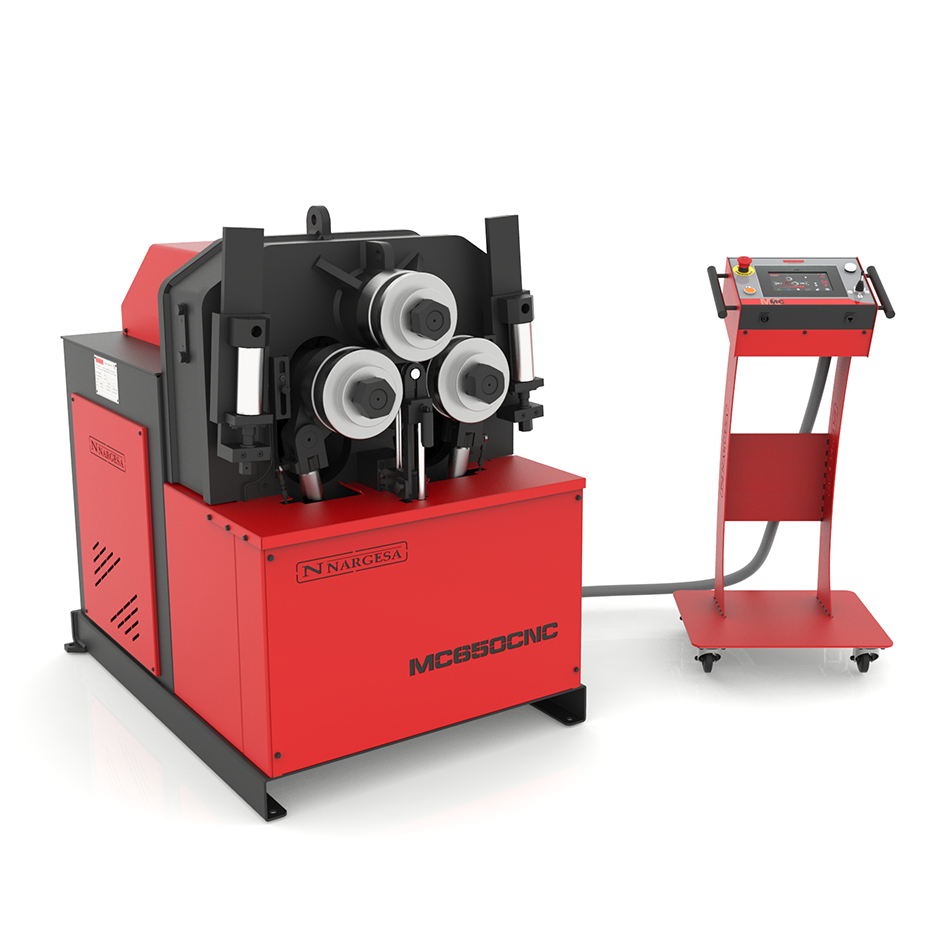

De Nargesa MC650CNC is een geavanceerde CNC profiel- en buisbuigmachine voor het nauwkeurig buigen van buizen, kokers, strippen, hoekprofielen, U-profielen, T-profielen en andere constructieprofielen. Dankzij de krachtige ESA S625 CNC-besturing, automatische radiusvoorspelling en volledige Industry 4.0-connectiviteit is deze machine geschikt voor zowel enkelstuksproductie als seriematige productie.
De machine beschikt over drie aangedreven rollen en een asymmetrische rolopstelling waarbij de onderste rollen onafhankelijk van elkaar kunnen worden gepositioneerd. Hierdoor kunnen kleinere radii worden gerealiseerd dan bij traditionele piramidebuigmachines en kan materiaal vrijwel tot aan het uiteinde worden gebogen. Dankzij de elektronische positieregeling en asinterpolatie worden vloeiende radiusovergangen en een hoge herhaalnauwkeurigheid bereikt.
De intelligente radiusvoorspellingsfunctie berekent automatisch de benodigde instellingen om direct de gewenste radius te verkrijgen. Hierdoor wordt materiaalverlies sterk verminderd en kunnen complexe geometrieën zonder uitgebreide proefbuigingen worden geproduceerd. Door de geïntegreerde profielenbibliotheek en opslagcapaciteit van meer dan 10.000 programma’s kunnen veel voorkomende producten snel opnieuw worden geproduceerd.

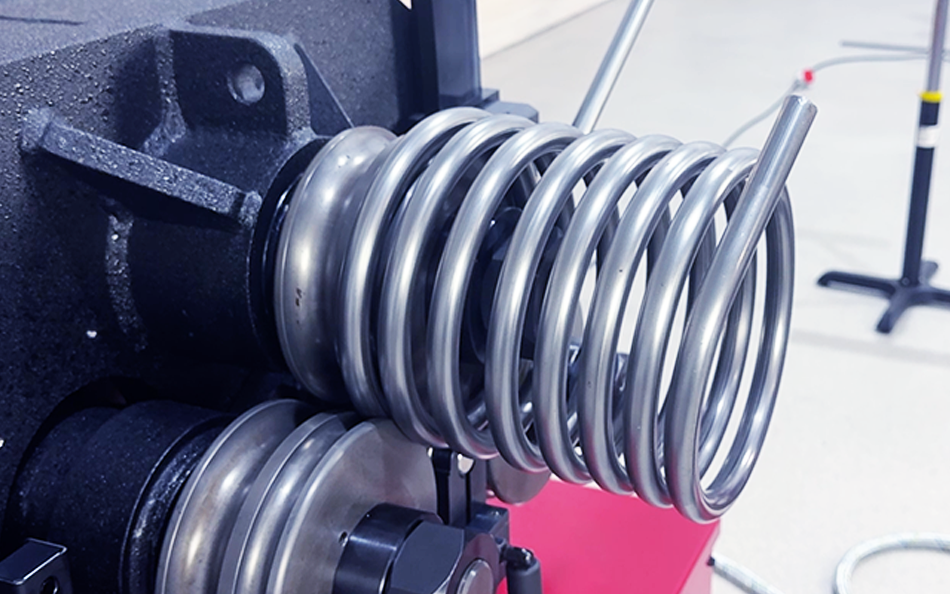

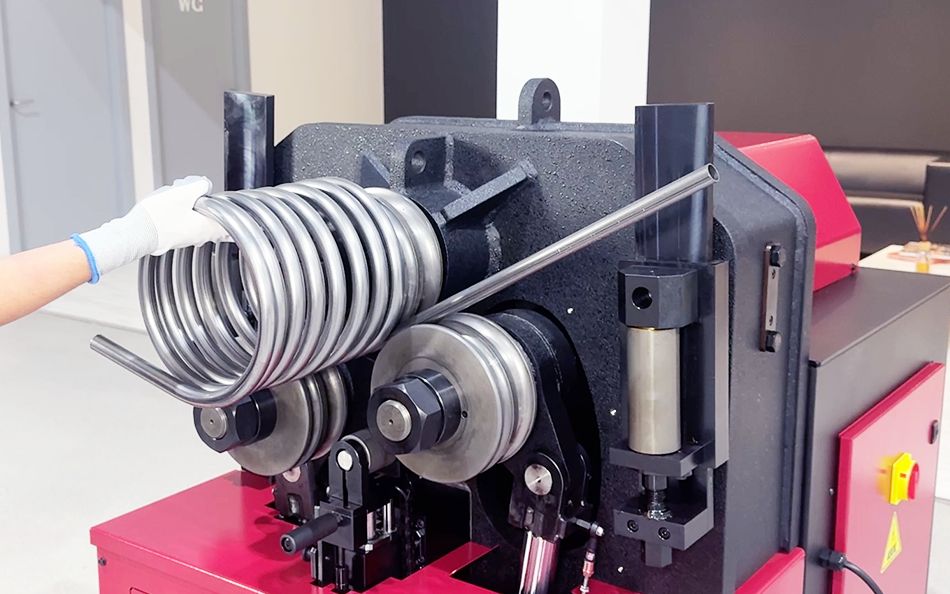

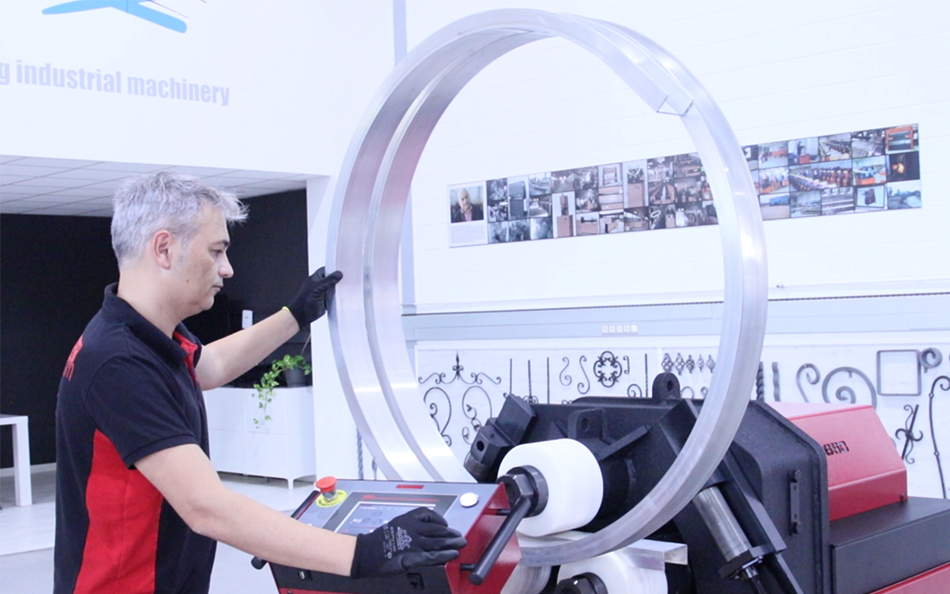

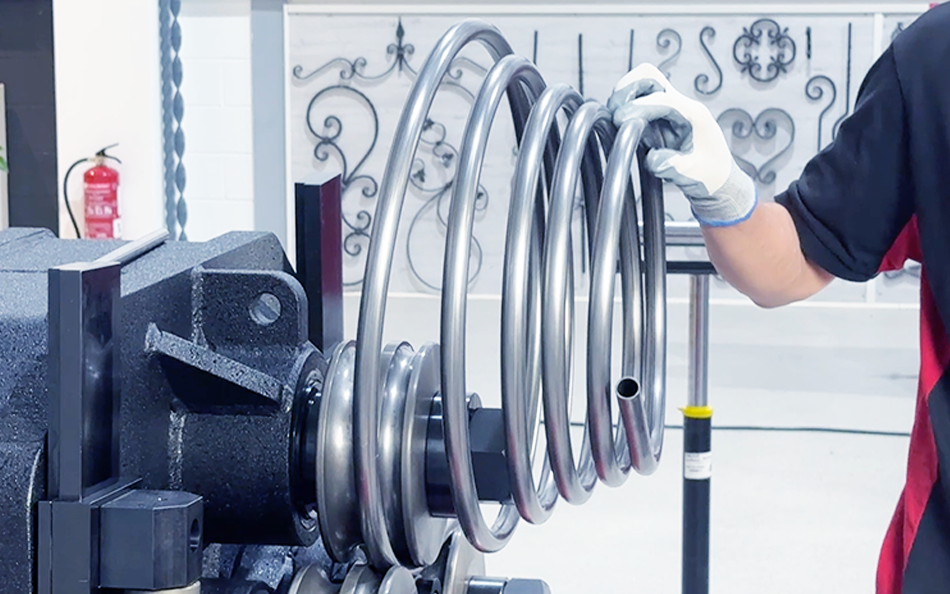

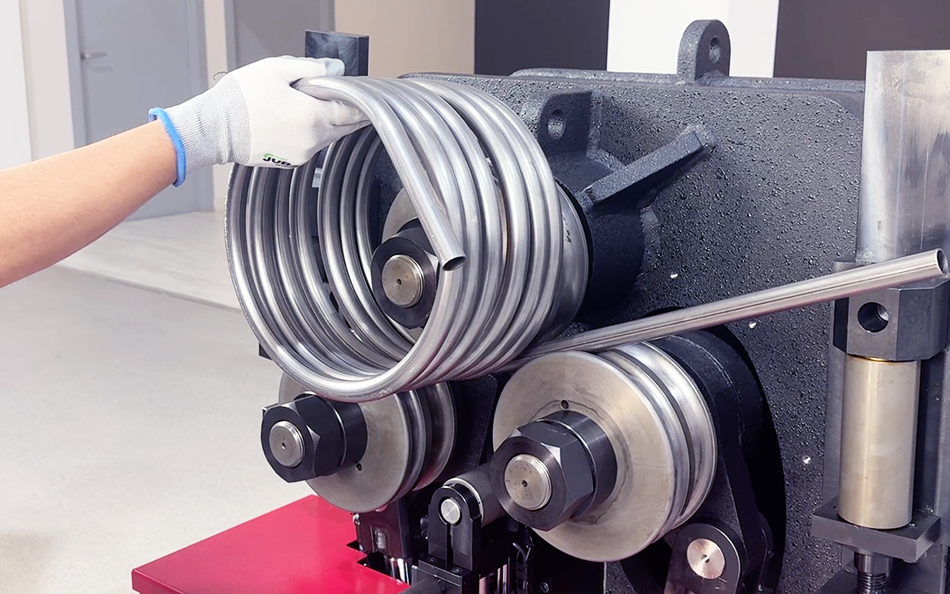

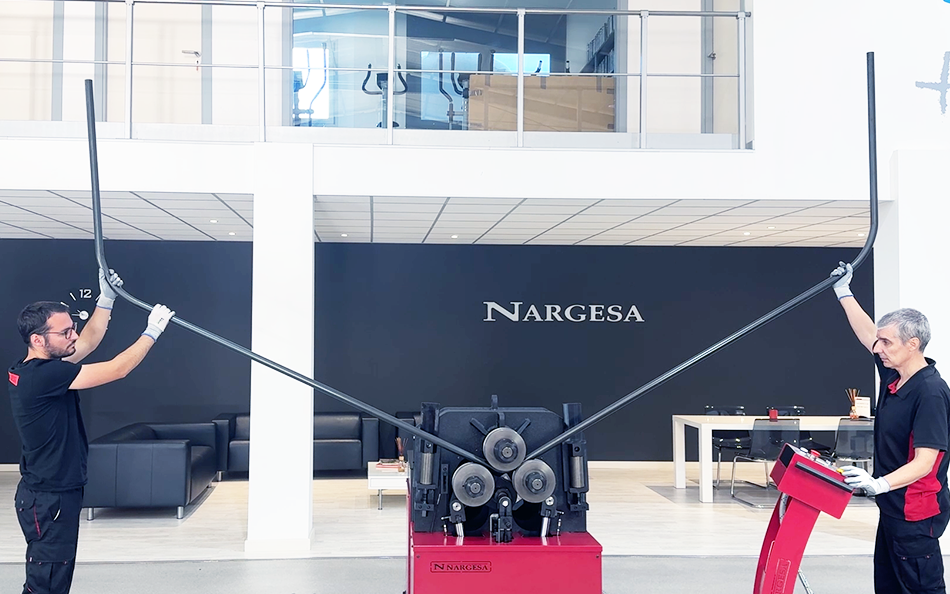

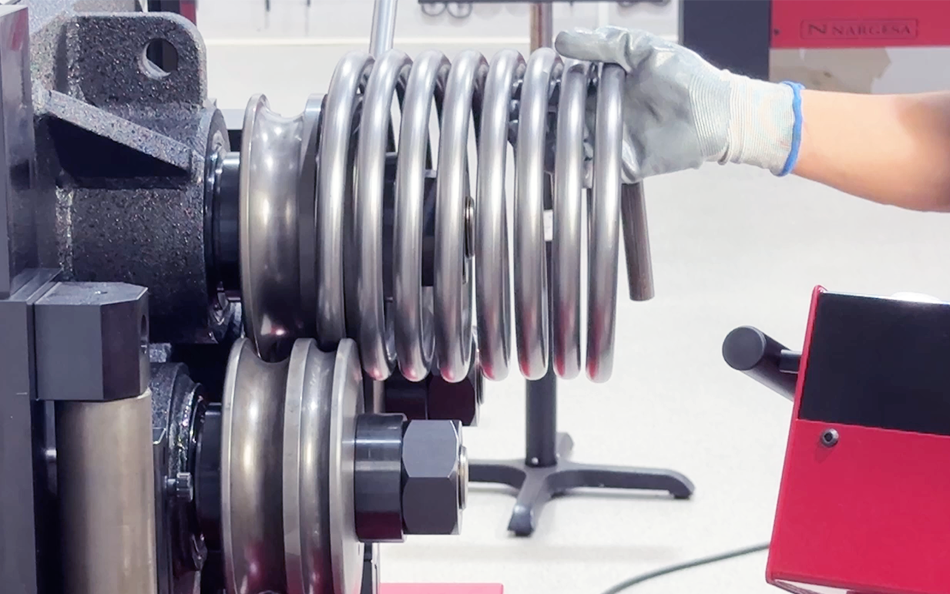

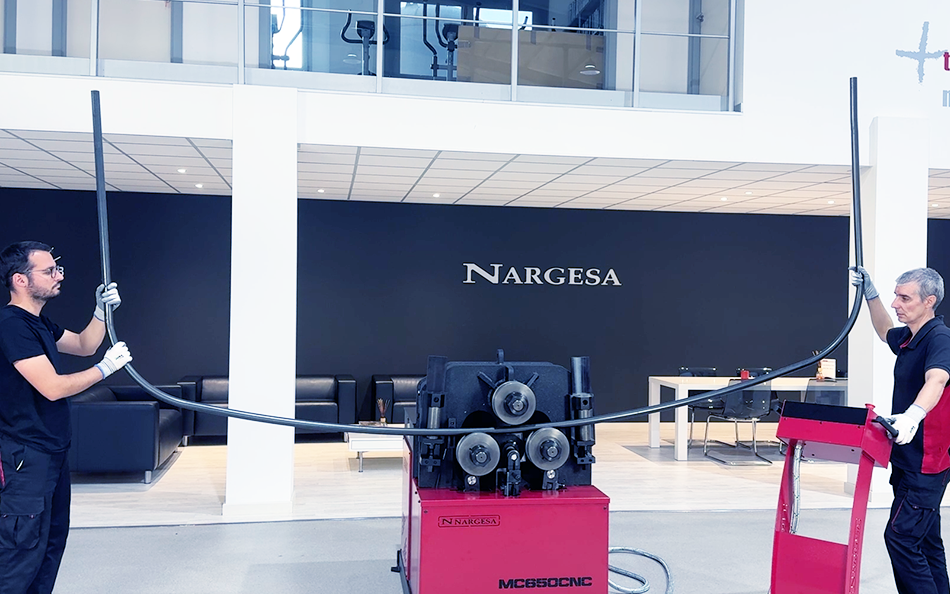

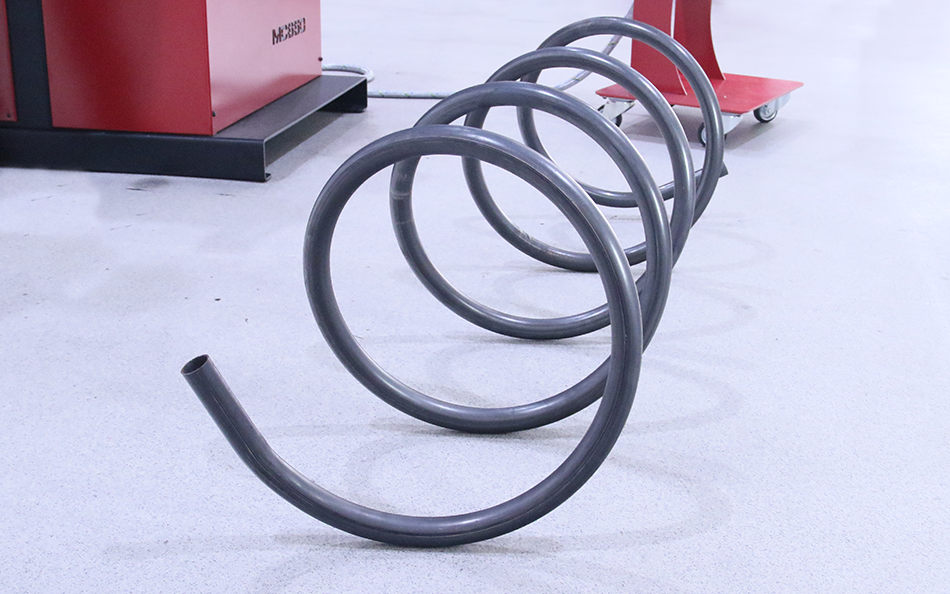

De MC650CNC kan zowel horizontaal als verticaal worden gebruikt. Hierdoor is de machine geschikt voor kleine onderdelen én grote constructies met grote radii. De geïntegreerde zijgeleidingen maken het mogelijk om profielen op meerdere vlakken te corrigeren en zelfs spiraalvormige constructies te produceren.
Belangrijkste kenmerken
- CNC profiel- en buisbuigmachine met 3 aangedreven rollen
- Automatische radiusvoorspelling
- ESA S625 CNC-besturing met touchscreen
- Asinterpolatie voor vloeiende radiusovergangen
- Industrie 4.0-connectiviteit
- Instelbare buigsnelheid
- Horizontaal en verticaal inzetbaar
- Asymmetrische rolopstelling
- Zware industriële machineconstructie
- Volautomatische serieproductie mogelijk
- Meer dan 10.000 programma’s opslaan
- Geïntegreerde profielen- en materialenbibliotheek
Standaard toebehoren
- ESA S625 CNC-touchscreenbesturing
- 9 standaard rollen voor diverse profielvormen
- Joystick voor positiebediening en programmering
- Profielen- en materialenbibliotheek
- Database met radii en gereedschappen
- Industry 4.0 connectiviteit
- Onderstel geschikt voor transport met heftruck
- Volledig gemonteerd geleverd
Optionele accessoires
- Geharde rollen voor ronde stalen en RVS-buizen
- Sustarin rollen voor RVS en aluminium
- Digitale radiustaster
- Speciale profielrollen
- NIMF15 exportverpakking
Technische specificaties
| Model | Nargesa MC650CNC |
| Machine-uitvoering | CNC profiel- en buisbuigmachine |
| Aantal aangedreven rollen | 3 |
| Maximale buiscapaciteit rond | Ø101,6 mm (4″) |
| Roldiameter | 202 mm |
| Diameter onderste assen | 65 mm |
| Diameter bovenas | 80 mm |
| Nuttige aslengte | 130 mm |
| Buigsnelheid | 3 – 8 omw/min |
| Hoofdmotor | 3,0 kW |
| Hydrauliekmotor | 0,75 kW |
| Totaal vermogen | 3,75 kW |
| Besturing | ESA S625 CNC |
| Touchscreen | 7 inch kleurenscherm |
| Voeding | 230 / 400 V, 3-fase |
| Encoder | 4096 pulsen |
| Machineafmetingen (L x B x H) | 1310 x 990 x 1300 mm |
| Machinegewicht | 1305 kg |
Toepassingen

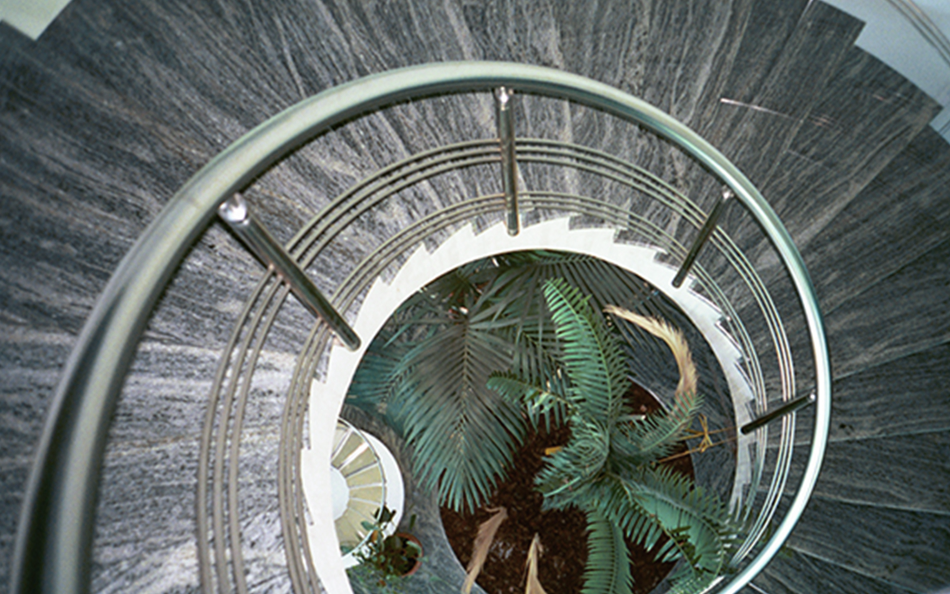

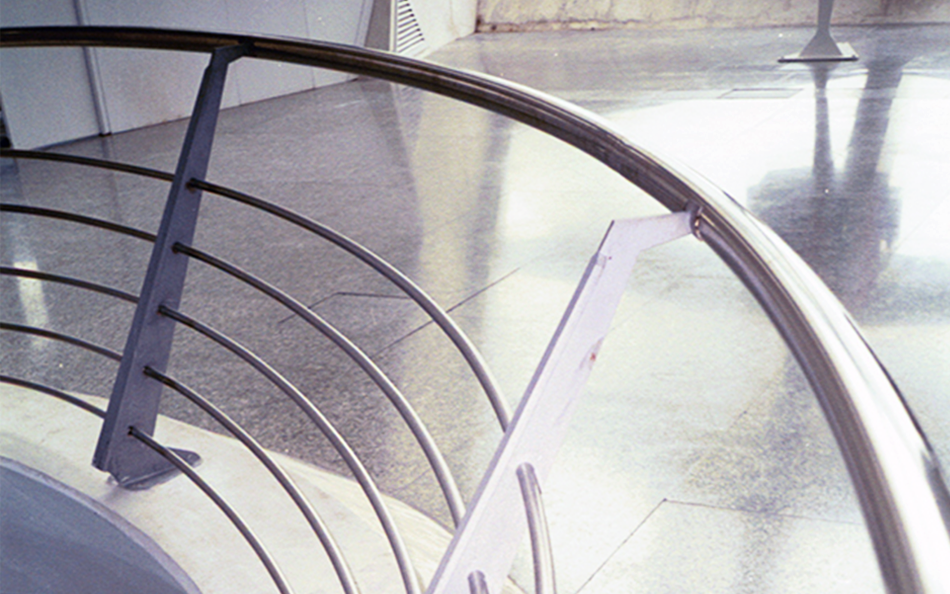

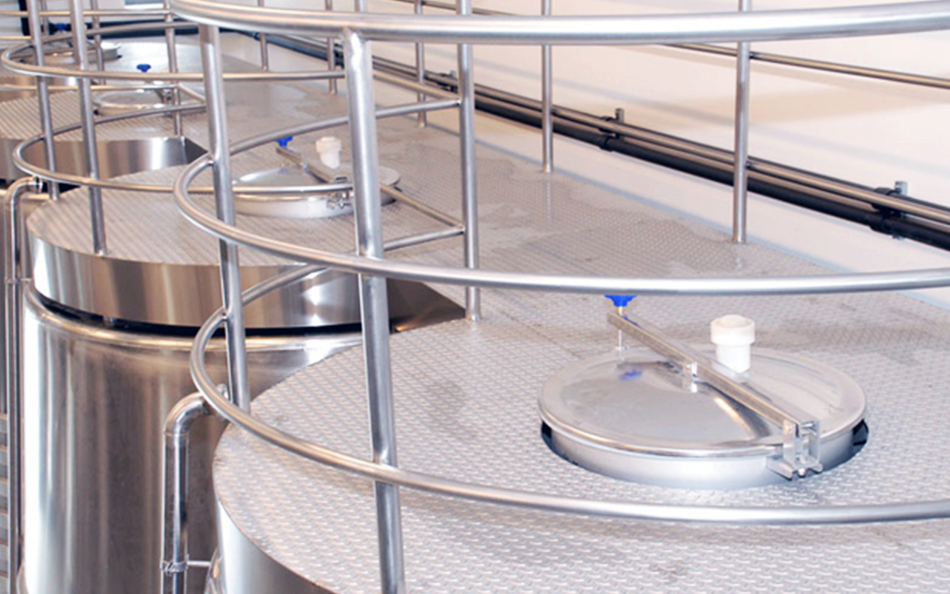

De Nargesa MC650CNC wordt ingezet voor het vervaardigen van pergola’s, serres, relingen, koepelconstructies, brugonderdelen, straatmeubilair, balustrades, machineframes, tunnelframes, hekwerken, profielen voor staalconstructies en andere gebogen constructiedelen. Dankzij de grote capaciteit tot Ø101,6 mm en de geavanceerde CNC-besturing is de machine geschikt voor zowel maatwerk als grootschalige productie.
