Productinformatie

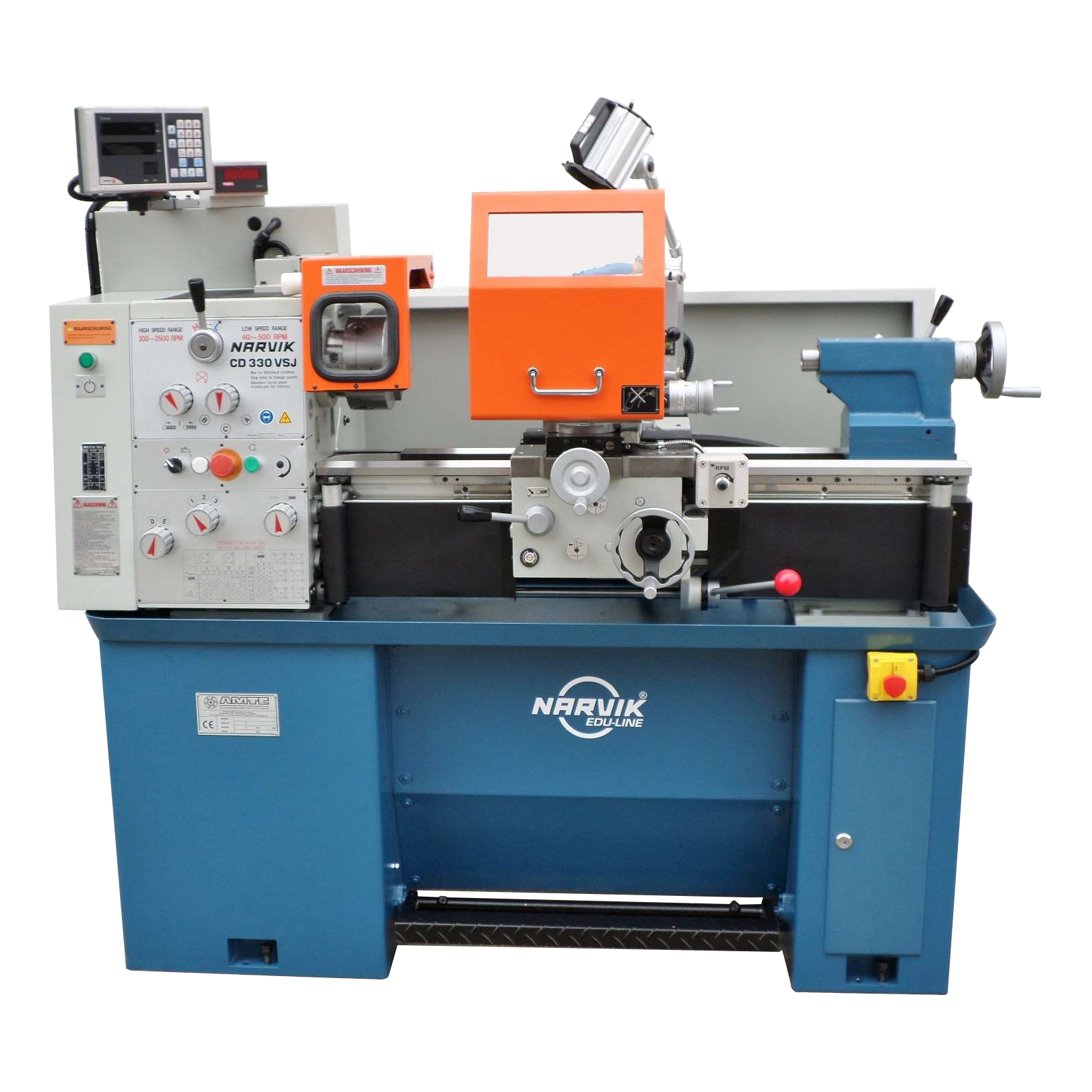

De Narvik CD330-VSJ is een compacte conventionele draaibank die speciaal ontwikkeld is voor technische opleidingen, trainingscentra, onderhoudsafdelingen en lichte industriële toepassingen. Dankzij de beperkte opstelruimte, frequentieregeling en uitgebreide veiligheidsvoorzieningen combineert deze machine gebruiksgemak met professionele prestaties.
De machine beschikt over een traploos regelbaar hoofdspiltoerental in twee snelheidsbereiken. Via de Schneider Altivar frequentieregelaar kan het toerental worden ingesteld tussen 40 en 2500 omw/min. De digitale toerentaluitlezing, motorremfunctie en geforceerde motorkoeling zorgen voor een gecontroleerde en betrouwbare werking tijdens dagelijks gebruik.
De geharde en geslepen bedbanen, gebalanceerde hoofdspil en volledig uitgevoerde Norton-kast zorgen voor nauwkeurig draaiwerk. Dankzij de centrale smering, instelbare slipkoppelingen en uitgebreide beveiligingen is de machine uitstekend geschikt voor opleidingssituaties waar veiligheid en betrouwbaarheid van groot belang zijn.
Belangrijkste kenmerken
- Compacte Trainer Profi draaibank
- Frequentiegeregelde hoofdspil met digitale toerentaluitlezing
- Traploos toerental van 40 tot 2500 omw/min
- Volledige Norton draadsnij- en voedingskast
- Gebalanceerde en geharde hoofdspil
- Automatische langs- en dwarsvoeding
- Voetrem met hydraulische remklauwen
- Hoofdspil met externe oliepomp
- Volledige CE-conforme afscherming
- Geschikt voor onderwijs en onderhoudswerkplaatsen
Standaard toebehoren
- Schneider Altivar frequentieregelaar met remmodule
- Zelfcentrerende 3-klauwplaat Ø160 mm Bison met 2 sets bekken
- LED werklamp 24 V / 9 W
- Koelmiddelinstallatie 9 liter
- MK4-MK3 adapter met 2 vaste centers
- 4-zijdige beitelhouder
- Set wisselwielen voor inch- en metrische draad
- Draadsnijklok
- Kastvoet met opbergruimte en voetrem
- Onderhoudsgereedschap
- CE-documentatie, elektrisch schema en onderdelenboek
Technische specificaties
| Model | Narvik CD330-VSJ |
| Draaidiameter boven bed | 330 mm |
| Draaidiameter boven dwarsslede | 190 mm |
| Draaidiameter in zak (optioneel) | 510 mm |
| Lengte zak (optioneel) | 150 mm |
| Bedbreedte | 185 mm |
| Afstand tussen centers | 750 mm |
| Asdoorlaat | 34 mm |
| Hoofdspilconus | MK4-1/2 |
| Spilneusaansluiting | Camlock D1-4 |
| Toerentalbereik | 40 – 2500 omw/min traploos regelbaar |
| Langsvoedingen | 24 standen, 0,045 – 0,675 mm/omw |
| Dwarsvoedingen | 24 standen, 0,142 – 0,213 mm/omw |
| Metrische schroefdraad | 18 standen, 0,45 – 7 mm |
| Inch schroefdraad | 24 standen, 4 – 28 TPI |
| Beitelsledeverplaatsing | 95 mm |
| Breedte beitelslede | 75 mm |
| Maximale beitelhoogte | 20 mm |
| Beitelsledeverstelling | ±45° |
| Dwarssledeverplaatsing | 155 mm |
| Langssledeverplaatsing | 630 mm (550 mm met afscherming) |
| Pinolediameter | 40 mm |
| Pinoleslag | 100 mm |
| Pinole-opname | MK3 |
| Dwarsverstelling losse kop | ±10 mm |
| Vermogen hoofdmotor | 2,2 kW |
| Vermogen spindeloliepomp | 0,1 kW |
| Vermogen koelmiddelpomp | 0,1 kW |
| Aansluitspanning | 400 V, 3-fase, 50 Hz |
| Afzekering | 16 A |
| Machineafmetingen (L x B x H) | 1650 x 800 x 1370 mm |
| Machinegewicht | 650 kg |
| Geluidsniveau | 75 dBA |
Toepassingen
De Narvik CD330-VSJ Trainer Profi is ideaal voor technische opleidingen, ROC’s, onderhoudswerkplaatsen en opleidingscentra waar veilig en nauwkeurig conventioneel draaiwerk centraal staat. Dankzij de compacte bouw, frequentieregeling en uitgebreide veiligheidsvoorzieningen vormt deze machine een uitstekende keuze voor zowel onderwijs als professioneel gebruik.
