Productinformatie

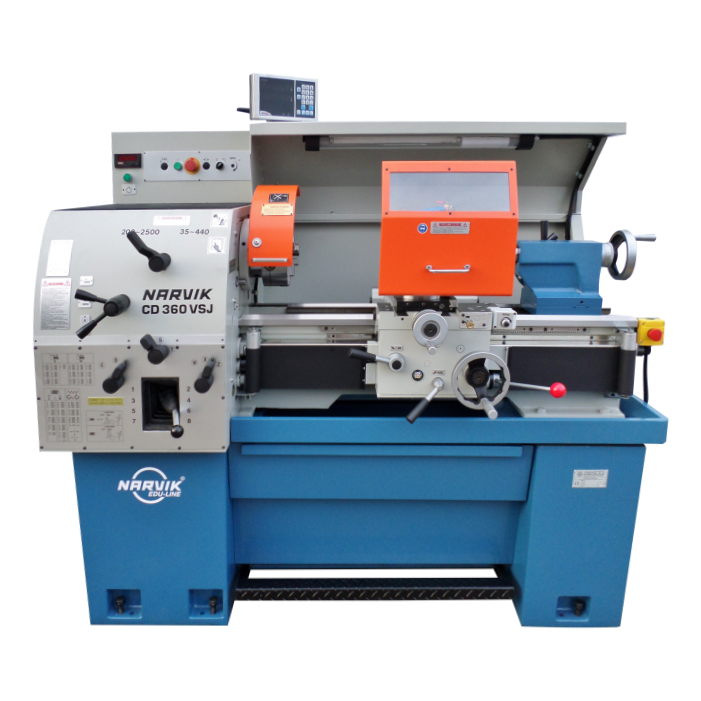

De Narvik CD360-VSJ is een compacte maar volwaardig uitgevoerde conventionele draaibank voor algemeen draaiwerk, onderhoudswerkzaamheden, technische opleidingen en lichte industriële toepassingen. Dankzij de stabiele Mehanite gietijzeren constructie, uitgebreide veiligheidsvoorzieningen en complete Norton-draadsnijkast vormt deze machine een veelzijdige oplossing voor nauwkeurig conventioneel verspanen.
De bedbanen zijn gehard tot circa 58 HRC en nauwkeurig geslepen voor een langdurig hoge nauwkeurigheid. Alle geleidingen van langs-, dwars- en beitelslede zijn nastelbaar en vergrendelbaar uitgevoerd. De centrale smering van de leibanen wordt handmatig verzorgd via een geïntegreerde handpomp in de slede. De geharde en gebalanceerde hoofdspil draait in nastelbare lagers en wordt aangedreven via geharde en geslepen tandwielen voor een soepele en stille werking.
De volwaardige Norton-kast biedt een breed bereik aan metrische, inch-, module- en DP-schroefdraden. Dankzij de automatische langs- en dwarsvoedingen, de mechanische voetrem en de uitgebreide beveiligingsvoorzieningen is de CD360-VSJ geschikt voor dagelijks professioneel gebruik en opleidingsdoeleinden.
Belangrijkste kenmerken
- Stabiele Mehanite gietijzeren constructie
- Geharde en geslepen bedbanen
- Volledige Norton draadsnij- en voedingskast
- Gebalanceerde en geharde hoofdspil
- Automatische langs- en dwarsvoeding
- Centrale smering van de leibanen via handpomp
- Mechanische voetrem
- Klauwplaatbeschermkap met elektrische vergrendeling
- Rolbandafscherming voor draadsnij- en voedingsas
- Pulsknop voor positionering van de klauwplaat
Standaard toebehoren
- CE-verklaring en Nederlandstalige handleiding
- Zelfcentrerende 3-klauwplaat Ø160 mm Bison D1-4
- Halogeen werklamp
- 2 vaste centers MK3
- Adapter MK5-MK3
- 4-zijdige beitelhouder
- Koelvloeistofsysteem
- Set wisselwielen voor module en DP
- Draadsnijklok
- Kastvoet met rempedaal
- Klauwplaatkap
- Achterscherm, asbescherming en sledescherm
Technische specificaties
| Model | Narvik CD360-VSJ |
| Draaidiameter boven bed | 360 mm |
| Draaidiameter boven dwarsslede | 235 mm |
| Draaidiameter in zak | 515 mm |
| Lengte zak | 115 mm |
| Bedbreedte | 205 mm |
| Afstand tussen centers | 715 mm |
| Asdoorlaat | 39 mm |
| Hoofdspilconus | MK5 |
| Spilneusaansluiting | D1-4 |
| Spindelsnelheden | 12 standen, 40 – 2500 omw/min |
| Langsvoedingen | 16 standen, 0,03 – 1 mm/omw |
| Dwarsvoedingen | 16 standen, 0,015 – 0,5 mm/omw |
| Metrische schroefdraad | 39 standen, 0,2 – 14 mm |
| Inch schroefdraad | 34 standen, 2 – 56 TPI |
| Module schroefdraad | 18 standen, 0,3 – 3,5 module |
| DP schroefdraad | 18 standen, 8 – 56 DP |
| Beitelsledeverplaatsing | 92 mm |
| Dwarssledeverplaatsing | 190 mm |
| Max. beitelhoogte | 16 mm |
| Pinolediameter | 42 mm |
| Pinoleslag | 110 mm |
| Pinole-opname | MK3 |
| Dwarsverstelling losse kop | ± 12 mm |
| Vermogen hoofdmotor | 2,2 kW |
| Vermogen koelpompmotor | 0,1 kW |
| Aansluitspanning | 400 V, 3-fase, 50 Hz |
| Machineafmetingen (L x B x H) | 1770 x 1016 x 1613 mm |
| Machinegewicht | 760 kg |
| Geluidsniveau | 72 dBA |
Toepassingen
De Narvik CD360-VSJ is geschikt voor technische scholen, onderhoudswerkplaatsen, gereedschapmakerijen en algemene verspaningsbedrijven. Dankzij de compacte afmetingen, hoge precisie en uitgebreide draadsnijmogelijkheden vormt deze draaibank een veelzijdige oplossing voor zowel opleidingsdoeleinden als professioneel draaiwerk.
