Productinformatie

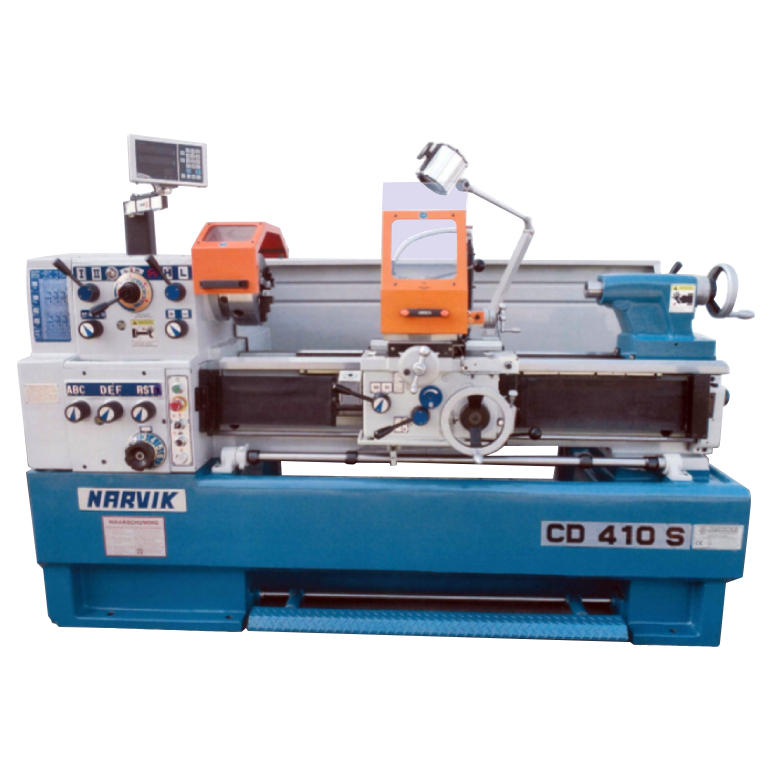

De Narvik CD410-serie bestaat uit conventionele precisiedraaibanken voor nauwkeurig draaiwerk binnen machinebouw, onderhoudswerkplaatsen, technische opleidingen en algemene verspaning. De serie is leverbaar in drie uitvoeringen met een afstand tussen de centers van 762 mm, 1016 mm of 1530 mm. Dankzij de zware Mehanite gietijzeren constructie, geharde bedbanen en uitgebreide draadsnijmogelijkheden biedt deze draaibank een uitstekende combinatie van nauwkeurigheid, betrouwbaarheid en bedieningsgemak.
De machine is voorzien van brede geharde en geslepen bedbanen, een volledig gietijzeren onderstel en een gegoten spanenbak. De slede beschikt over centrale automatische smering en een handsmeerpomp voor een optimale smering van de geleidingen. Dankzij de Turcite-B gecoate tegengeleidingen wordt een zeer lage wrijvingsweerstand gecombineerd met een lange levensduur en een hoge positioneernauwkeurigheid.
De gebalanceerde en geharde hoofdspil is op drie steunpunten gelagerd en voorzien van een Camlock spilneus. De volwaardige Norton-kast biedt een uitgebreid bereik aan metrische, inch-, module- en DP-schroefdraden. Automatische langs- en dwarsvoedingen, oliebadsmering van de Nortonkast en een mechanische voetrem maken de machine geschikt voor dagelijks professioneel gebruik.
Belangrijkste kenmerken
- Stabiele Mehanite gietijzeren constructie
- Geharde en geslepen bedbanen en tandwielen
- Volledige Norton draadsnij- en voedingskast
- Gebalanceerde hoofdspil op drie steunpunten gelagerd
- Oliebadsmering van Nortonkast en schort
- Automatische smering van slede en bedbanen
- Mechanische voetrem
- Pulsknop voor positionering van de klauwplaat
- Turcite-B gecoate geleidingen
- Uitneembare zak voor grotere werkstukken
Standaard toebehoren
- Zelfcentrerende 3-klauwplaat Ø200 mm Bison
- Vast center MK4 met adapter
- Koelvloeistofsysteem
- Achterspatscherm en sledeschermkap
- Klauwplaatbeschermkap met microschakelaar
- 4-positie langsaanslag
- Spanenbak
- Rolbandafscherming voor draadsnij- en voedingsas
- Draadsnijklok
- Voetrem
- CE-verklaring en Nederlandstalige handleiding
Technische specificaties
| Serie | Narvik CD410 |
| Draaidiameter boven bed | 410 mm |
| Draaidiameter boven dwarsslede | 240 mm |
| Draaidiameter in zak | 595 mm |
| Lengte zak | 155 mm |
| Bedbreedte | 300 mm |
| Asdoorlaat | 52 mm |
| Hoofdspilconus | MK6 |
| Spilneusaansluiting | D1-6 |
| Spindelsnelheden | 12 standen, 30 – 2000 omw/min |
| Langsvoedingen | 40 standen, 0,032 – 0,898 mm/omw |
| Dwarsvoedingen | 40 standen, 0,013 – 0,359 mm/omw |
| Metrische schroefdraad | 53 standen, 0,4 – 14 mm |
| Inch schroefdraad | 40 standen, 2 – 56 TPI |
| Module schroefdraad | 44 standen, 0,4 – 7 module |
| DP schroefdraad | 32 standen, 4 – 32 DP |
| Draadsnij-as | Ø32 x 6 mm |
| Beitelsledeverplaatsing | 120 mm |
| Dwarssledeverplaatsing | 230 mm |
| Max. beitelhoogte | 25 mm |
| Pinolediameter | 54 mm |
| Pinoleslag | 120 mm |
| Pinole-opname | MK4 |
| Dwarsverstelling losse kop | ca. 10 mm |
| Vermogen hoofdmotor | 3,75 kW (optioneel 5,0 kW) |
| Vermogen koelpompmotor | 0,1 kW |
| Aansluitspanning | 400 V, 3-fase, 50 Hz |
Uitvoeringen
| Model | Afstand tussen centers | Machineafmetingen (L x B x H) | Gewicht |
| Narvik CD410-SX | 762 mm | 1986 x 1120 x 1350 mm | 1575 kg |
| Narvik CD410-S | 1016 mm | 2240 x 1120 x 1350 mm | 1700 kg |
| Narvik CD410-SL | 1530 mm | 2755 x 1120 x 1350 mm | 1850 kg |
Toepassingen
De Narvik CD410-serie is geschikt voor onderhoudswerkplaatsen, technische scholen, machinebouwers en algemene verspaningsbedrijven. Dankzij de stabiele constructie, grote keuze aan draadsnijmogelijkheden en drie beschikbare centerafstanden vormt deze serie een veelzijdige oplossing voor nauwkeurig conventioneel draaiwerk.
