Productinformatie

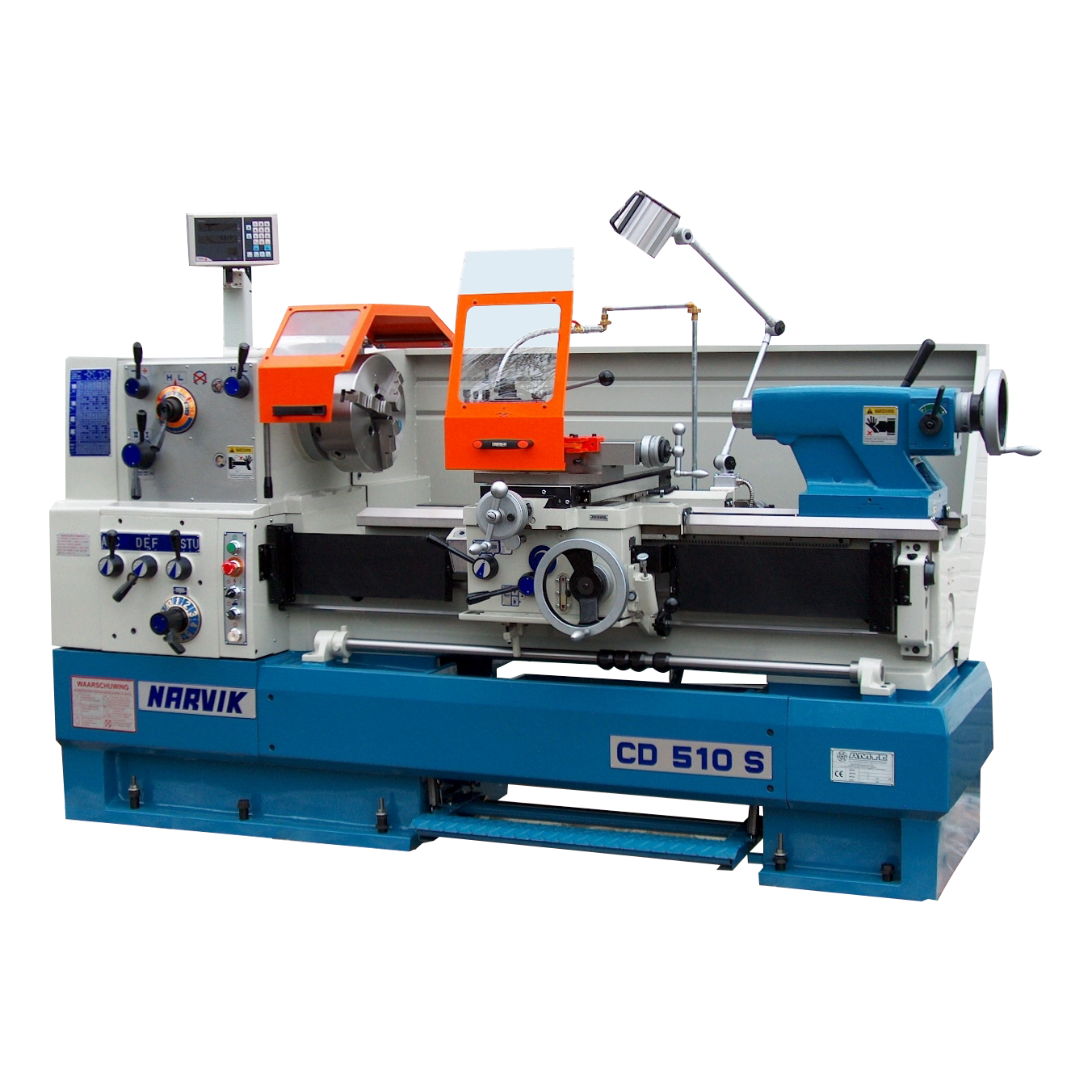

De Narvik CD510-serie bestaat uit conventionele precisiedraaibanken voor nauwkeurig en veelzijdig draaiwerk in werkplaatsen, machinebouw, onderhoudsafdelingen en opleidingsomgevingen. De serie is leverbaar in drie uitvoeringen met een afstand tussen de centers van 1000 mm, 1500 mm of 2000 mm. Dankzij de zware Mehanite gietijzeren constructie, geharde bedbanen en uitgebreide draadsnijmogelijkheden is de machine geschikt voor zowel enkelstuks als seriematige productie.
De brede geharde en geslepen bedbanen zorgen voor een hoge stabiliteit en langdurige nauwkeurigheid. De langsslede is voorzien van een Turcite-B coating voor een spelingvrije en soepele verplaatsing. Het bed beschikt over een permanente uitsparing voor flenswerk en een uitneembaar beddeel voor grotere diameters in de zak. De hoofdspil is gehard, geslepen, gebalanceerd en gelagerd in zwaar uitgevoerde conische rollagers voor trillingsarm en nauwkeurig draaiwerk.
De volledig uitgevoerde Norton-kast biedt een groot bereik aan metrische, inch-, module- en DP-schroefdraadsoorten. De machine beschikt daarnaast over automatische langs- en dwarsvoedingen, een mechanische voetrem, uitgebreide veiligheidsvoorzieningen en een hoog bedieningscomfort. Hierdoor vormt de CD510-serie een veelzijdige oplossing voor algemene verspaning en onderhoudswerkzaamheden.
Belangrijkste kenmerken
- Zware Mehanite gietijzeren constructie
- Geharde en geslepen bedbanen
- Turcite-B coating op de langsslede
- Volledige Norton draadsnij- en voedingskast
- Automatische langs- en dwarsvoeding
- Hoofdspil met 80 mm doorlaat
- Mechanische voetrem
- Uitneembaar beddeel voor grotere draaidiameters
- Geschikt voor metrische, inch-, module- en DP-schroefdraad
- Uitgevoerd met uitgebreide veiligheidsvoorzieningen
Standaard toebehoren
- Vaste center met adapter
- Koelsysteem
- Set wisselwielen voor module en DP
- Draadsnijklok
- Achterspatscherm
- Beitelsledebescherming
- Klauwplaatbeschermkap met microschakelaar
- Mechanische voetrem
- Langsaanslag
- Draadsnij- en voedingsasbescherming
- Hoofdschakelaar en noodstop
- CE-verklaring en Nederlandstalige handleiding
Technische specificaties
| Serie | Narvik CD510 |
| Draaidiameter boven bed | 510 mm |
| Draaidiameter boven dwarsslede | 330 mm |
| Draaidiameter in zak | 680 mm |
| Lengte zak | 80 / 320 mm |
| Bedbreedte | 400 mm |
| Asdoorlaat | 80 mm |
| Hoofdspilconus | MK7 |
| Spilneusaansluiting | D1-8 |
| Spindelsnelheden | 12 standen, 20 – 1550 omw/min |
| Langsvoedingen | 50 standen, 0,037 – 1,04 mm/omw |
| Dwarsvoedingen | 50 standen, 0,018 – 0,52 mm/omw |
| Metrische schroefdraad | 60 standen, 0,2 – 14 mm |
| Inch schroefdraad | 60 standen, 2 – 112 TPI |
| Module schroefdraad | 50 standen, 0,2 – 7 module |
| DP schroefdraad | 50 standen, 4 – 112 DP |
| Beitelsledeverplaatsing | 255 mm |
| Dwarssledeverplaatsing | 320 – 335 mm |
| Beitelhoogte | 32 mm |
| Pinolediameter | 75 mm |
| Pinoleslag | 160 mm |
| Pinole-opname | MK5 |
| Vermogen hoofdmotor | 7,5 kW |
| Vermogen koelpompmotor | 0,1 kW |
| Aansluitspanning | 400 V, 3-fase, 50 Hz |
Uitvoeringen
| Model | Afstand tussen centers | Machineafmetingen (L x B x H) | Gewicht |
| Narvik CD510-S | 1000 mm | 2540 x 1260 x 1320 mm | 2130 kg |
| Narvik CD510-SL | 1530 mm | 3040 x 1260 x 1320 mm | 2330 kg |
| Narvik CD510-SLX | 2000 mm | 3650 x 1240 x 1350 mm | 2480 kg |
Toepassingen
De Narvik CD510-serie is geschikt voor algemene verspaning, onderhoudswerkplaatsen, gereedschapmakerijen, technische opleidingscentra en machinebouw. Dankzij de combinatie van hoge stabiliteit, een krachtige aandrijving, uitgebreide draadsnijmogelijkheden en drie beschikbare centerafstanden vormt deze serie een veelzijdige oplossing voor nauwkeurig conventioneel draaiwerk.
