Productinformatie

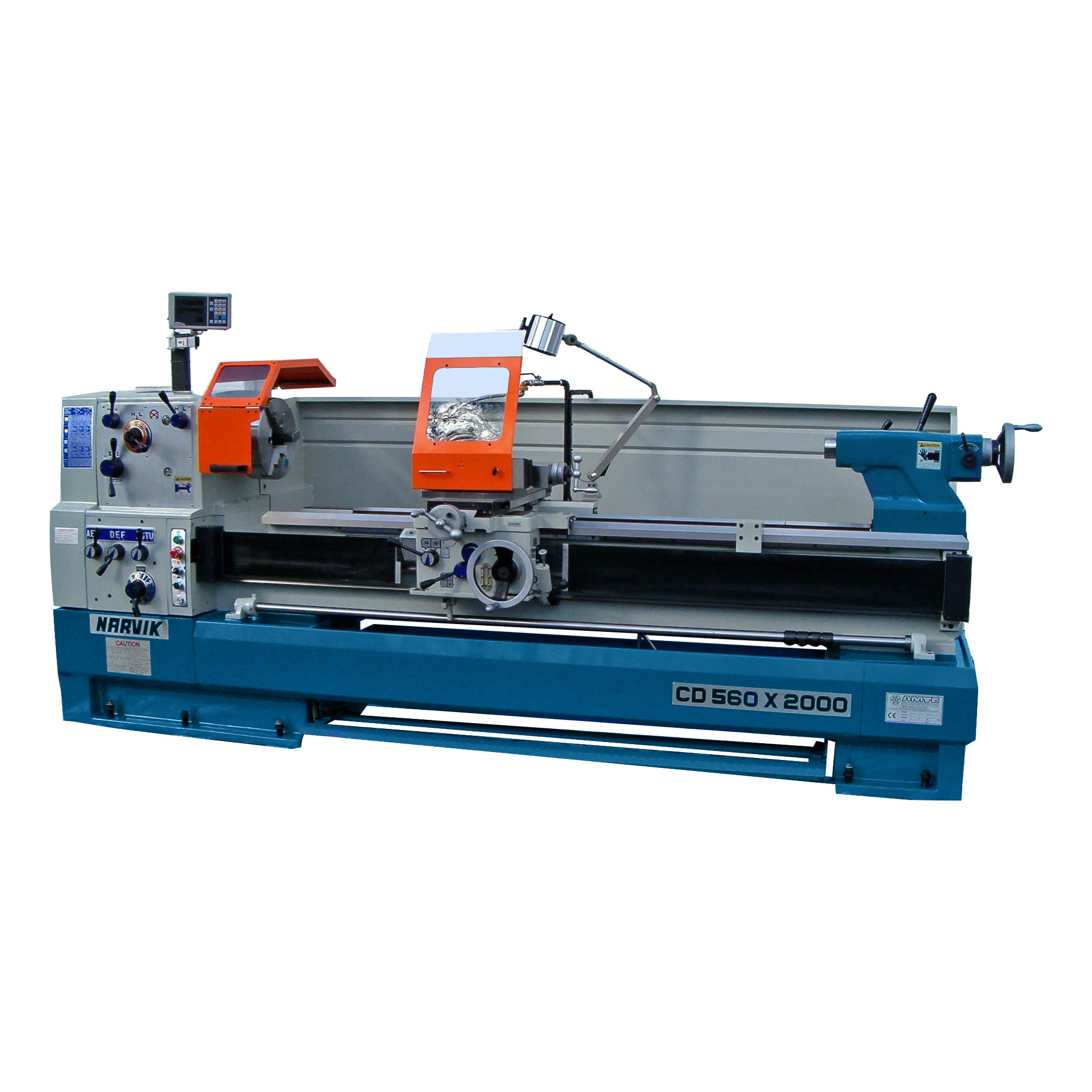

De Narvik CD560-serie bestaat uit zware conventionele precisiedraaibanken voor algemeen verspaningswerk, machinebouw, onderhoudswerkplaatsen en technische opleidingsomgevingen. Dankzij de robuuste Mehanite gietijzeren constructie, geharde bedbanen en uitgebreide draadsnijmogelijkheden biedt deze serie een hoge nauwkeurigheid en langdurige bedrijfszekerheid. De CD560 is leverbaar in uitvoeringen met 1000 mm, 1500 mm of 2000 mm tussen de centers.
De machine beschikt over brede geharde en geslepen bedbanen, een uitneembaar beddeel voor grotere werkstukken en een Turcite-B coating op de langsslede voor een spelingvrije en soepele beweging. De geleidingen zijn nastelbaar uitgevoerd en de Nortonkast draait volledig in oliebad voor een lange levensduur. De geharde en gebalanceerde hoofdspil is gelagerd in zwaar uitgevoerde conische rollagers en wordt via een oliepomp continu gesmeerd.
De volwaardige Norton-kast biedt een uitgebreid bereik aan metrische, inch-, module- en DP-schroefdraden. Dankzij automatische langs- en dwarsvoedingen, een mechanische voetrem en uitgebreide veiligheidsvoorzieningen vormt de CD560-serie een veelzijdige draaibank voor professioneel dagelijks gebruik.
Belangrijkste kenmerken
- Zware Mehanite gietijzeren machineconstructie
- Geharde en geslepen bedbanen
- Turcite-B coating op de langsslede
- Volledige Norton draadsnij- en voedingskast
- Automatische langs- en dwarsvoedingen
- Gebalanceerde en geharde hoofdspil
- Mechanische voetrem
- Op oliepomp gebaseerde smering van de vaste kop
- Uitneembaar beddeel voor grotere draaidiameters
- Hoog veiligheidsniveau met afschermingen en beveiligingen
Standaard toebehoren
- Vast center met adapter
- 4-zijdige beitelhouder
- Koelsysteem
- Set wisselwielen voor module en DP
- Draadsnijklok
- Achterspatscherm en beitelsledebescherming
- Klauwplaatbeschermkap met microschakelaar
- Voetrem
- 5-positie langsaanslag
- Draadsnij- en voedingsasbescherming
- Hoofdschakelaar en noodstop
- CE-verklaring en Nederlandstalige handleiding
Technische specificaties
| Serie | Narvik CD560 |
| Draaidiameter boven bed | 560 mm |
| Draaidiameter boven dwarsslede | 360 mm |
| Draaidiameter in zak | 745 mm |
| Lengte zak | 80 / 320 mm |
| Bedbreedte | 400 mm |
| Asdoorlaat | 80 mm |
| Optionele asdoorlaat | 105 mm |
| Hoofdspilconus | MK7 |
| Optionele hoofdspilconus | MK8 |
| Spilneusaansluiting | D1-8 |
| Optionele spilneus | D1-11 |
| Spindelsnelheden | 12 standen, 20 – 1550 omw/min |
| Langsvoedingen | 50 standen, 0,037 – 1,04 mm/omw |
| Dwarsvoedingen | 50 standen, 0,018 – 0,52 mm/omw |
| Metrische schroefdraad | 60 standen, 0,2 – 14 mm |
| Inch schroefdraad | 60 standen, 2 – 112 TPI |
| Module schroefdraad | 50 standen, 0,2 – 7 module |
| DP schroefdraad | 50 standen, 4 – 112 DP |
| Draadsnij-as | Ø 38 x 6 mm |
| Beitelsledeverplaatsing | 255 mm |
| Dwarssledeverplaatsing | 320 mm |
| Beitelhoogte | 32 mm |
| Pinolediameter | 75 mm |
| Pinoleslag | 160 mm |
| Pinole-opname | MK5 |
| Vermogen hoofdmotor | 7,5 kW |
| Optioneel motorvermogen | 11 kW |
| Aansluitspanning | 400 V, 3-fase, 50 Hz |
Uitvoeringen
| Model | Afstand tussen centers | Machineafmetingen (L x B x H) | Gewicht |
| Narvik CD560-1000 | 1000 mm | 2540 x 1260 x 1320 mm | 2130 kg |
| Narvik CD560-1500 | 1530 mm | 3050 x 1260 x 1320 mm | 2380 kg |
| Narvik CD560-2000 | 2040 mm | 3560 x 1260 x 1320 mm | 2640 kg |
Toepassingen
De Narvik CD560-serie is geschikt voor machinebouw, revisiewerk, onderhoudsafdelingen, technische opleidingscentra en algemene metaalbewerking. Dankzij de grote draaidiameter, de krachtige aandrijving en de uitgebreide draadsnijmogelijkheden vormt deze serie een veelzijdige oplossing voor nauwkeurig conventioneel draaiwerk aan zowel kleine als grotere werkstukken.
