Productinformatie

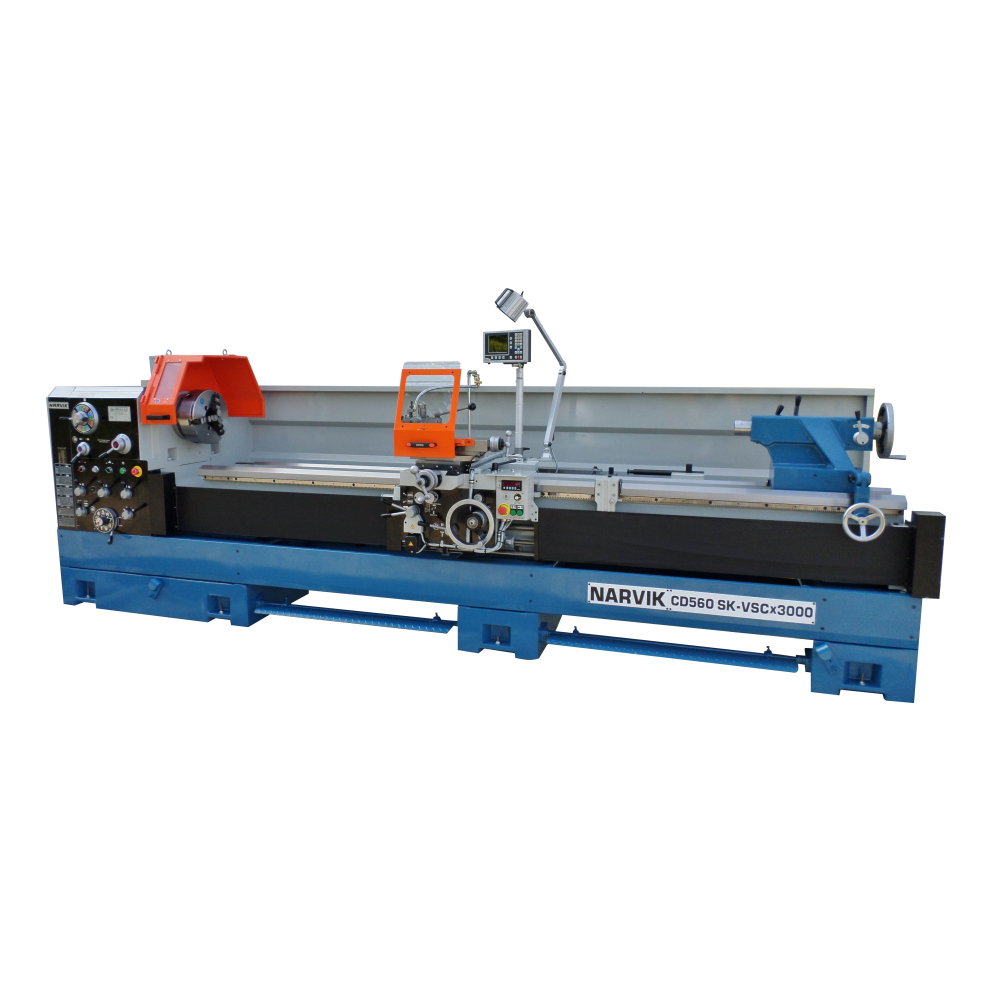

De Narvik CD560SK-VSC-3000 is een zware conventionele draaibank voor nauwkeurig draaiwerk aan lange en grotere werkstukken. Dankzij de combinatie van een frequentieregelaar, constante snijsnelheid, digitale uitlezing en een robuuste machineconstructie is deze draaibank geschikt voor machinebouw, onderhoudswerkplaatsen, revisiebedrijven en productieomgevingen.
De machine is opgebouwd uit een stabiele gietijzeren constructie met geharde en geslepen bedbanen. De hoofdspil wordt op drie punten ondersteund door nastelbare lagers en aangedreven via geharde en geslepen Cr-Mo tandwielen. Dankzij de frequentieregelaar kan het toerental eenvoudig worden aangepast en kan met constante snijsnelheid worden gewerkt voor een optimale verspaningskwaliteit.
De volwaardige Norton-kast biedt uitgebreide mogelijkheden voor metrische, inch-, module- en DP-schroefdraad. De machine beschikt daarnaast over automatische smering, instelbare slipkoppelingen, een mechanische voetrem en een krachtige 11 kW aandrijving. De losse kop is voorzien van een vertragingsoverbrenging voor zwaar werk en kan via een tandheugel eenvoudig worden verplaatst.
Belangrijkste kenmerken
- Conventionele draaibank volgens DIN 8606
- Frequentieregelaar met constante snijsnelheid
- Geharde en geslepen hoofdspil op drie steunpunten
- Fagor digitale uitlezing
- Volledige Norton draadsnijkast
- Automatische smering van slede en schort
- Turcite-B geleidingen voor lage wrijving
- Mechanische voetrem
- Uitneembaar beddeel voor grotere diameters
- Geschikt voor lange werkstukken tot 3000 mm
Standaard toebehoren
- Vaste center met adapter
- 4-zijdige beitelhouder
- Koelsysteem
- Set wisselwielen voor module en DP
- Draadsnijklok
- Meeneemplaat
- Volledig achterspatscherm
- Draadsnij- en voedingsasbeveiliging
- Klauwplaatbeschermkap met microschakelaar
- Langsvoedingsstop
- Fagor digitale uitlezing
- CE-verklaring en Nederlandstalige handleiding
Technische specificaties
| Model | Narvik CD560SK-VSC-3000 |
| Draaidiameter boven bed | 560 mm |
| Draaidiameter boven dwarsslede | 350 mm |
| Draaidiameter in zak | 850 mm |
| Lengte zak | 80 x 304 mm |
| Bedbreedte | 381 mm |
| Afstand tussen centers | 3000 mm |
| Asdoorlaat | 80 mm |
| Hoofdspilconus | MTR 80 |
| Spilneusaansluiting | D1-8 |
| Spindelsnelheden | 20 – 1200 omw/min |
| Langsvoedingen | 36 standen, 0,05 – 0,7 mm/omw |
| Dwarsvoedingen | 36 standen, 0,025 – 0,35 mm/omw |
| Metrische schroefdraad | 38 standen, 0,8 – 14 mm |
| Inch schroefdraad | 36 standen, 2 – 28 TPI |
| Module schroefdraad | 24 standen, 0,4 – 7 module |
| DP schroefdraad | 36 standen, 4 – 56 DP |
| Beitelsledeverplaatsing | 230 mm |
| Dwarssledeverplaatsing | 365 mm |
| Max. beitelhoogte | 32 mm |
| Pinolediameter | 75 mm |
| Pinoleslag | 180 mm |
| Pinole-opname | MK5 |
| Vermogen hoofdmotor | 11 kW |
| Vermogen koelpompmotor | 0,2 kW |
| Aansluitspanning | 400 V, 3-fase, 50 Hz |
| Machineafmetingen (L x B x H) | 4650 x 1270 x 1480 mm |
| Gewicht | 3450 kg |
| Geluidsniveau | 74 dBA |
Toepassingen
De Narvik CD560SK-VSC-3000 is geschikt voor machinebouw, onderhoudsafdelingen, revisiewerkplaatsen en productiebedrijven waar lange assen, flenzen en grotere machineonderdelen nauwkeurig moeten worden bewerkt. De combinatie van constante snijsnelheid, digitale uitlezing en een krachtige aandrijving maakt deze machine geschikt voor zowel fijn als zwaar draaiwerk.
