Productinformatie

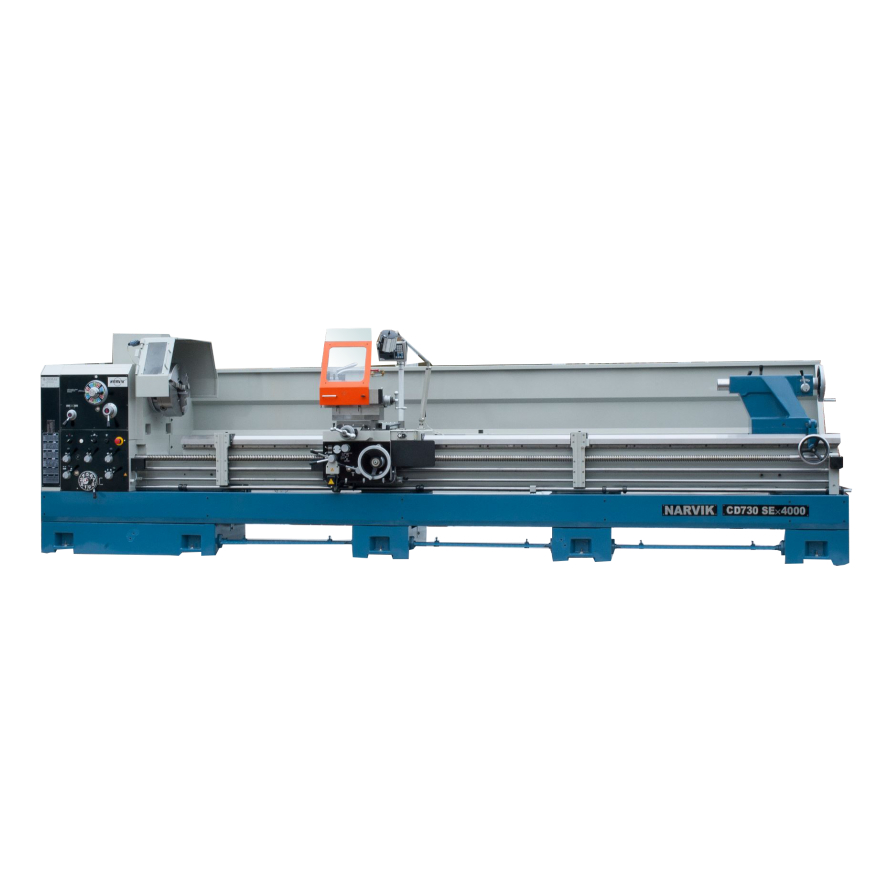

De Narvik CD730-SE is een zware conventionele draaibank voor het bewerken van lange assen, flenzen, constructiedelen en grote machinecomponenten. Dankzij de robuuste machineconstructie, ruime centerafstand van 4000 mm en krachtige 11 kW hoofdmotor is deze machine geschikt voor onderhoudswerkplaatsen, machinebouw, revisiebedrijven en industriële productieomgevingen.
De machine is voorzien van geharde en geslepen bedbanen, een geharde hoofdspil met driepuntslagering en geharde Cr-Mo tandwielen. De vaste kop wordt continu gesmeerd door een oliepomp terwijl de Nortonkast volledig in oliebad draait. Hierdoor wordt een hoge nauwkeurigheid gecombineerd met een lange levensduur en lage slijtage.
De CD730-SE beschikt standaard over ijlgang op zowel de langs- als dwarsslede in vier richtingen. Daarnaast zorgen automatische smering van schort en slede, een mechanische voetrem, een uitgebreide Nortonkast en Turcite-B gecoate geleidingen voor een soepele bediening en betrouwbare prestaties tijdens intensief gebruik.
Belangrijkste kenmerken
- Zware conventionele draaibank voor groot draaiwerk
- 4000 mm tussen de centers
- Geharde en geslepen hoofdspil op drie steunpunten
- Volledige Norton draadsnij- en voedingskast
- 105 mm spildoorlaat
- Mechanische voetrem
- Automatische smering van slede en schort
- Turcite-B gecoate geleidingen
- IJlgang op langs- en dwarsslede in vier richtingen
- Uitneembaar beddeel voor grotere diameters
Standaard toebehoren
- IJlgang in vier richtingen voor langs- en dwarsslede
- 4-zijdige beitelhouder
- Koelsysteem
- Halogeen werklamp
- Set wisselwielen voor module en DP
- Draadsnijklok
- Spilconusbus met vast center
- Volledig achterspatscherm
- Beveiliging voor draadsnij- en voedingsas
- Klauwplaatbeschermkap met microschakelaar
- Beitelsledebescherming
- 4-positie langsvoedingsstop
- CE-verklaring en Nederlandstalige handleiding
Technische specificaties
| Model | Narvik CD730-SE |
| Draaidiameter boven bed | 730 mm |
| Draaidiameter boven dwarsslede | 500 mm |
| Draaidiameter in zak | 1000 mm |
| Lengte zak | 80 x 304 mm |
| Bedbreedte | 460 mm |
| Afstand tussen centers | 4000 mm |
| Asdoorlaat | 105 mm |
| Hoofdspilconus | MTR 105 mm |
| Spilneusaansluiting | D1-11 |
| Spindelsnelheden | 12 standen, 15 – 1000 omw/min |
| Langsvoedingen | 36 standen, 0,05 – 0,7 mm/omw |
| Dwarsvoedingen | 36 standen, 0,025 – 0,35 mm/omw |
| Metrische schroefdraad | 38 standen, 0,8 – 14 mm |
| Inch schroefdraad | 36 standen, 2 – 28 TPI |
| Module schroefdraad | 24 standen, 0,4 – 7 module |
| DP schroefdraad | 36 standen, 4 – 56 DP |
| Draadsnij-as | Ø 45 x 12 mm |
| Beitelsledeverplaatsing | 250 mm |
| Dwarssledeverplaatsing | 425 mm |
| Max. beitelhoogte | 32 mm |
| Pinolediameter | 80 mm |
| Pinoleslag | 230 mm |
| Pinole-opname | MK5 |
| Dwarsverstelling losse kop | ± 15 mm |
| Vermogen hoofdmotor | 11 kW |
| Vermogen koelpompmotor | 0,2 kW |
| Vermogen ijlgangmotor | 0,5 kW |
| Aansluitspanning | 400 V, 3-fase, 50 Hz |
| Machineafmetingen (L x B x H) | 5800 x 1370 x 1500 mm |
| Machinegewicht | 4980 kg |
| Geluidsniveau | 75 dBA |
Toepassingen
De Narvik CD730-SE is ontwikkeld voor zwaar conventioneel draaiwerk aan lange assen, grote flenzen, machineonderdelen en constructiedelen. Dankzij de grote centerafstand, de krachtige hoofdaandrijving en de ruime spildoorlaat vormt deze draaibank een betrouwbare oplossing voor revisiebedrijven, onderhoudswerkplaatsen en industriële productieomgevingen.
