Productinformatie

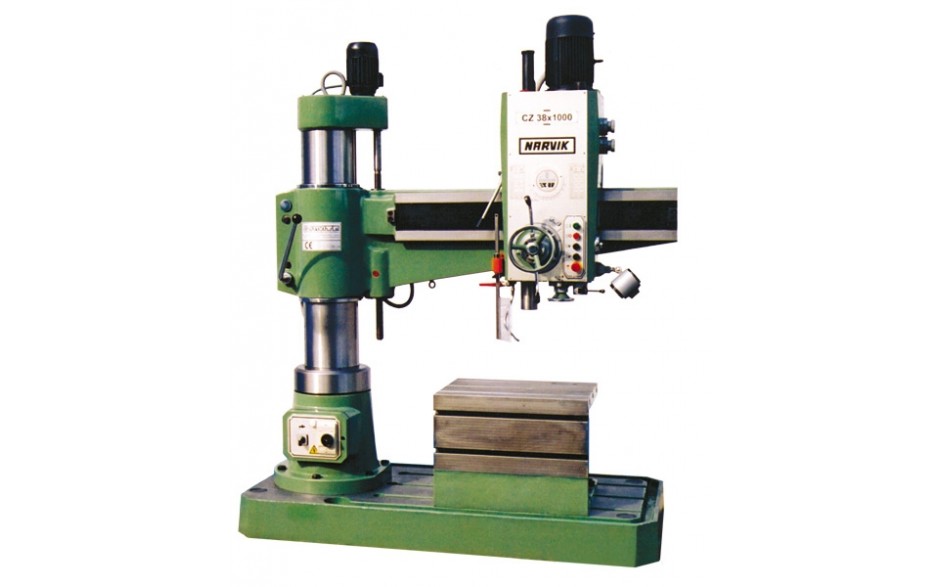

De Narvik CZ-40 is een industriële radiaalboormachine voor boor-, tap- en kotterwerkzaamheden aan middelgrote en grote werkstukken. Dankzij de robuuste gietijzeren constructie, automatische voeding en hydraulische bediening biedt deze machine een betrouwbare oplossing voor werkplaatsen, machinebouwers, onderhoudsdiensten en staalconstructiebedrijven.
De machine beschikt over een afzonderlijk hydraulisch systeem voor het klemmen van kolom en boorunit. Tijdens het verstellen van de arm wordt de klemming automatisch gelost, waardoor de machine snel en efficiënt kan worden gepositioneerd. De kolomgeleidingen zijn voorzien van automatische smering en stofschrapers voor een lange levensduur en een blijvend nauwkeurige werking.
De CZ-40 is uitgerust met hydraulische toerental- en voedingsvoorkeuze. Tijdens het boren kan een nieuwe instelling vooraf worden geselecteerd waarna de tandwieloverbrenging hydraulisch wordt omgeschakeld. De automatische voeding schakelt uit op de vooraf ingestelde boordiepte. De geharde en geslepen tandwielen en boorspil zorgen voor een rustige loop en een hoge maatnauwkeurigheid.
Belangrijkste kenmerken
- Radiaalboormachine met 1250 mm uitlading
- Automatische voeding van de boorspil
- Hydraulische toerental- en voedingsvoorkeuze
- Hydraulisch klemsysteem voor arm, kolom en boorunit
- Omkeerkoppeling voor tappen met versnelde terugloop
- Geharde en geslepen tandwielen
- Automatisch smeersysteem
- Zwaar uitgevoerde boorspil met uitwisselbare geleiding
- Verstelbare balanceerveer voor soepele pinolebeweging
- MK4-opname voor boor-, tap- en kottergereedschappen
Standaard toebehoren
- CE-verklaring met Nederlandstalige handleiding
- Boortafel
- 24 V halogeen werklamp
- Koelvloeistofinstallatie
- Noodstopvoorziening
- Boorbeschermkap
Optionele accessoires
- Boorklem hoge klemkracht HSAC-160
- Boorfreesklem H-800
- Snelspanklem VK-1030-200
- Snelspanboorhouder 3-16 mm Supra inclusief MK4-stift
- Kantelbare boorkubus
Technische specificaties
| Model | Narvik CZ-40 |
| Machine-uitvoering | Radiaalboormachine 40 x 1250 |
| Boorcapaciteit staal / gietijzer | 40 / 50 mm |
| Tapcapaciteit staal / gietijzer | M30 / M42 |
| Kottercapaciteit staal / gietijzer | 90 / 105 mm |
| Spilneusopname | MK4 |
| Aantal toerentallen | 16 |
| Toerentalbereik | 25 – 2000 omw/min |
| Aantal spilvoedingen | 16 |
| Voedingsbereik boorspil | 0,04 – 3,2 mm/omw |
| Uitlading maximaal | 1250 mm |
| Uitlading minimaal | 350 mm |
| Afstand spilneus tot voetplaat | Max. 1280 mm |
| Afstand spilneus tot boortafel | Min. 350 mm |
| Spindelslag | 315 mm |
| Afmetingen boortafel | 630 x 530 x 500 mm |
| Opspanvlak voetplaat | 1350 x 980 mm |
| Kolomdiameter | 350 mm |
| Vermogen boorspilmotor | 3,0 kW |
| Vermogen armhefmotor | 0,75 kW |
| Vermogen hydrauliekmotor | 0,55 kW |
| Aansluitspanning | 400 V, 3-fase, 50 Hz |
| Vloeroppervlak | 2150 x 1000 mm |
| Totale kolomhoogte | 2800 mm |
| Netto gewicht | 3000 kg |
| Geluidsniveau | 74 dB |
Toepassingen
De Narvik CZ-40 is geschikt voor machinebouw, constructiewerkplaatsen, onderhoudsafdelingen en algemene metaalbewerking. Dankzij de ruime uitlading, automatische voeding en hoge tap- en kottercapaciteit kan deze radiaalboormachine worden ingezet voor nauwkeurige bewerkingen aan grotere werkstukken en constructies.
“
