Productinformatie

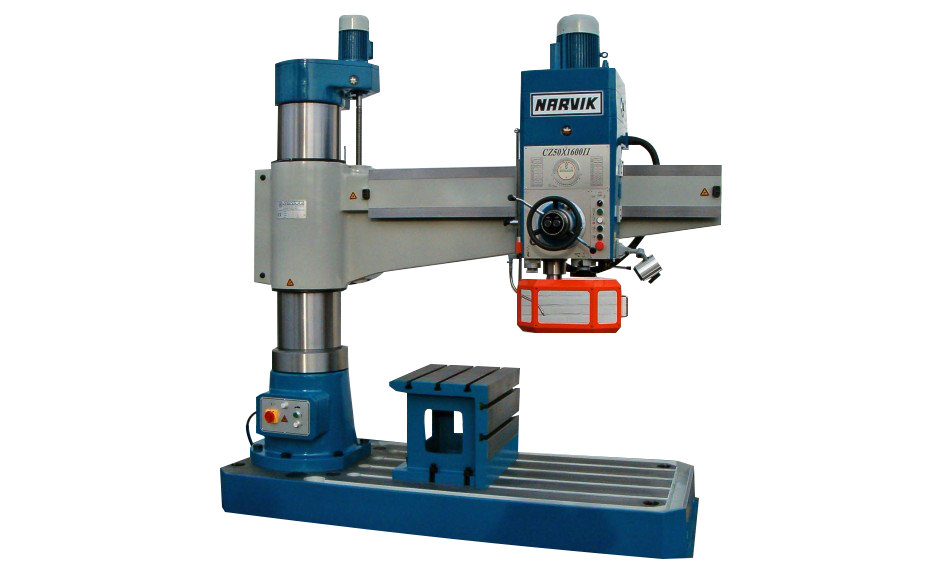

De Narvik CZ-50-G is een zware industriële radiaalboormachine met een maximale uitlading van 1600 mm. Deze machine is ontwikkeld voor het boren, tappen en kotteren van grote constructiedelen, machinecomponenten en zware werkstukken. Dankzij de stabiele gietijzeren constructie, hydraulische bediening en ruime capaciteit is deze machine geschikt voor machinebouw, onderhoudsafdelingen, constructiewerkplaatsen en industriële productieomgevingen.
De machine beschikt over een afzonderlijk hydraulisch systeem voor het klemmen van de kolom en de boorunit. Tijdens het heffen of zakken van de arm wordt de klemming automatisch vrijgegeven. De kolomgeleidingen zijn voorzien van automatische smering en stofschrapers voor een lange levensduur en een blijvend nauwkeurige werking. De zware boorspil met uitwisselbare geleiding en verstelbare balanceerveer zorgt voor een soepele en nauwkeurige pinolebeweging.
Met de hydraulische voorkeuze voor toerental en voeding kunnen instellingen vooraf worden geselecteerd en hydraulisch worden ingeschakeld. Hierdoor wordt efficiënt gewerkt bij wisselende bewerkingen. De geharde en geslepen tandwielen, automatische smering en de hydraulisch bediende omkeerkoppeling voor tappen zorgen voor een betrouwbare werking onder zware belasting.
Belangrijkste kenmerken
- Radiaalboormachine met 1600 mm uitlading
- Automatische voeding van de boorspil
- Hydraulische toerental- en voedingsvoorkeuze
- Hydraulisch klemsysteem voor arm, kolom en boorunit
- Hydraulisch bediende omkeerkoppeling voor tappen
- Versnelde terugloop bij tapwerkzaamheden
- Geharde en geslepen tandwielen
- Automatisch smeersysteem
- DC-motorrem met telescoopveiligheidsschakelaar
- MK5-opname voor boor-, tap- en kottergereedschappen
Standaard toebehoren
- CE-verklaring met Nederlandstalige handleiding
- Boortafel
- 24 V halogeen werklamp
- Koelvloeistofinstallatie
- Hoofdschakelaar
- Thermische beveiliging
- Transformator, relais en zekeringen
- Noodstopvoorziening
- DC-motorrem met telescoopveiligheidsschakelaar
Optionele accessoires
- Kantelbare boorkubus
- Overige uitvoeringen en accessoires op aanvraag
Technische specificaties
| Model | Narvik CZ-50-G |
| Machine-uitvoering | Radiaalboormachine 50 x 1600 Type 2-G |
| Boorcapaciteit staal / gietijzer | 50 / 75 mm |
| Tapcapaciteit staal / gietijzer | M40 / M56 mm |
| Kottercapaciteit staal / gietijzer | 110 / 140 mm |
| Spilneusopname | MK5 |
| Aantal toerentallen | 16 |
| Toerentalbereik | 25 – 2000 omw/min |
| Aantal spilvoedingen | 16 |
| Voedingsbereik boorspil | 0,04 – 3,2 mm/omw |
| Uitlading maximaal | 1600 mm |
| Uitlading minimaal | 350 mm |
| Afstand spilneus tot voetplaat | Max. 1250 mm |
| Afstand spilneus tot boortafel | Min. 320 mm |
| Spindelslag | 315 mm |
| Afmetingen boortafel | 630 x 530 x 500 mm |
| Opspanvlak voetplaat | 1750 x 1030 mm |
| Kolomdiameter | 350 mm |
| Vermogen boorspilmotor | 4,0 kW |
| Vermogen armhefmotor | 1,5 kW |
| Vermogen hydrauliekmotor | 0,75 kW |
| Aansluitspanning | 400 V, 3-fase, 50 Hz |
| Vloeroppervlak | 2590 x 1100 mm |
| Totale kolomhoogte | 2855 mm |
| Netto gewicht | 3800 kg |
| Kleur | Grijs / rood |
| Geluidsniveau | 76 dB |
Toepassingen
De Narvik CZ-50-G is geschikt voor machinebouw, staalconstructie, onderhoudswerkplaatsen en industriële productie. Dankzij de grote uitlading, ruime tap- en kottercapaciteit en hydraulische bediening kan deze radiaalboormachine efficiënt worden ingezet voor nauwkeurige bewerkingen aan grote en zware werkstukken.
