Productinformatie

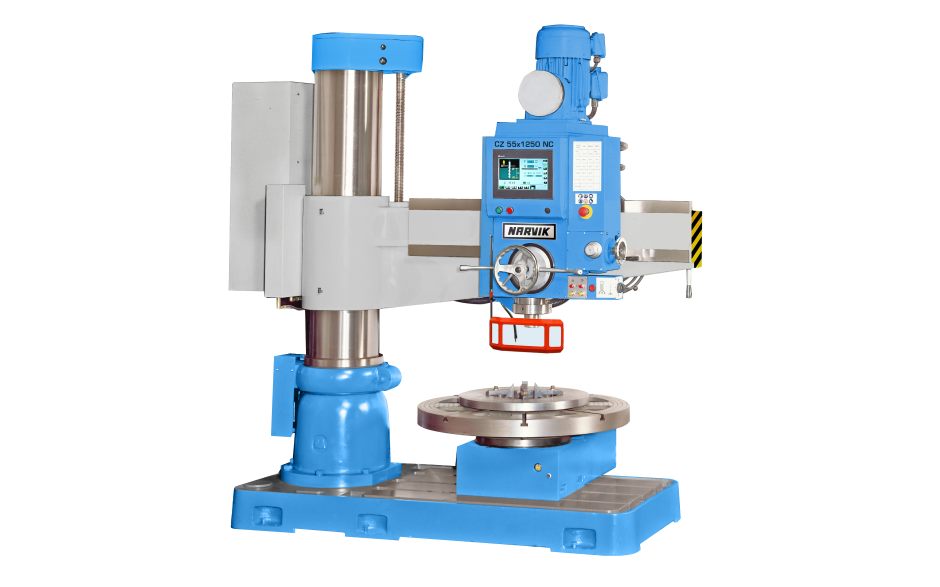

De Narvik CZ-55 NC is een moderne NC-radiaalboormachine met touchscreenbesturing en aangedreven draaitafel. De machine is ontwikkeld voor nauwkeurig boor-, tap- en kotterwerk in staalconstructies, machineonderdelen en productiewerkstukken. Dankzij de geautomatiseerde cycli en het ruime werkbereik is deze machine geschikt voor zowel enkelstuksproductie als seriematige bewerkingen.
De bediening verloopt via een overzichtelijk touchscreen waarmee boor-, tap- en rotatiecycli eenvoudig kunnen worden geprogrammeerd en uitgevoerd. Door de combinatie van een variabel toerental, automatische voeding en een aangedreven draaitafel wordt een hoge nauwkeurigheid gecombineerd met een efficiënte productie.
Met een boorcapaciteit van 55 mm in staal, een tapcapaciteit tot M50 en een kottercapaciteit tot 100 mm in staal is de CZ-55 NC geschikt voor uiteenlopende bewerkingstoepassingen. De machine beschikt over een stevige gietijzeren constructie, een ruime uitlading van 1250 mm en een krachtige 4 kW boorspilmotor waardoor ook grotere werkstukken efficiënt kunnen worden bewerkt.
Belangrijkste kenmerken
- NC-radiaalboormachine met touchscreenbediening
- Geïntegreerde tap-, boor- en rotatiecycli
- Variabel toerental via frequentieregeling
- Boorcapaciteit 55 mm in staal en 66 mm in gietijzer
- Tapcapaciteit tot M50 in staal
- Aangedreven draaitafel voor geautomatiseerde bewerkingen
- Variabele voeding via DC-motor impulsregeling
- Robuuste industriële constructie
- Geschikt voor boren, tappen en kotteren
Standaard toebehoren
- Boortafel
- Halogeen werklamp 24 V
- Koelinstallatie
- CE-markering
- Nederlandstalige gebruiksaanwijzing
Optionele accessoires
- Aangedreven draaitafel Ø700 mm met draagvermogen van 900 kg
- LED-verlichting
Technische specificaties
| Model | Narvik CZ-55 NC |
| Machine-uitvoering | NC-radiaalboormachine met draaitafel |
| Boorcapaciteit staal / gietijzer | 55 / 66 mm |
| Tapcapaciteit staal / gietijzer | 50 / 60 mm |
| Kottercapaciteit staal / gietijzer | 100 / 160 mm |
| Spilneusopname | MK5 |
| Toerentalbereik | 30 – 1500 omw/min |
| Voedingsbereik boorspil | 1 – 600 mm/omw |
| Uitlading | 1250 mm |
| Afstand spilneus tot voetplaat | 1230 mm |
| Spindelslag | 300 mm |
| Afmetingen boortafel | 650 x 500 x 410 mm |
| Opspanvlak voetplaat | 1800 x 800 mm |
| Kolomdiameter | 300 mm |
| Vermogen boorspilmotor | 4,0 kW |
| Vermogen armhefmotor | 1,5 kW |
| Aansluitspanning | 400 V, 3-fase, 50 Hz |
| Geluidsniveau | 74 dBA |
| Machineafmetingen (L x B x H) | 2290 x 1100 x 2230 mm |
| Netto gewicht | 2150 kg |
Toepassingen
De Narvik CZ-55 NC is geschikt voor machinebouw, constructiewerkplaatsen, onderhoudsafdelingen en productiebedrijven die behoefte hebben aan geautomatiseerde boor- en tapbewerkingen. Dankzij de touchscreenbesturing, variabele voeding en de mogelijkheid om boor-, tap- en rotatiecycli te combineren biedt deze machine een efficiënte oplossing voor nauwkeurig seriematig werk.
