Productinformatie

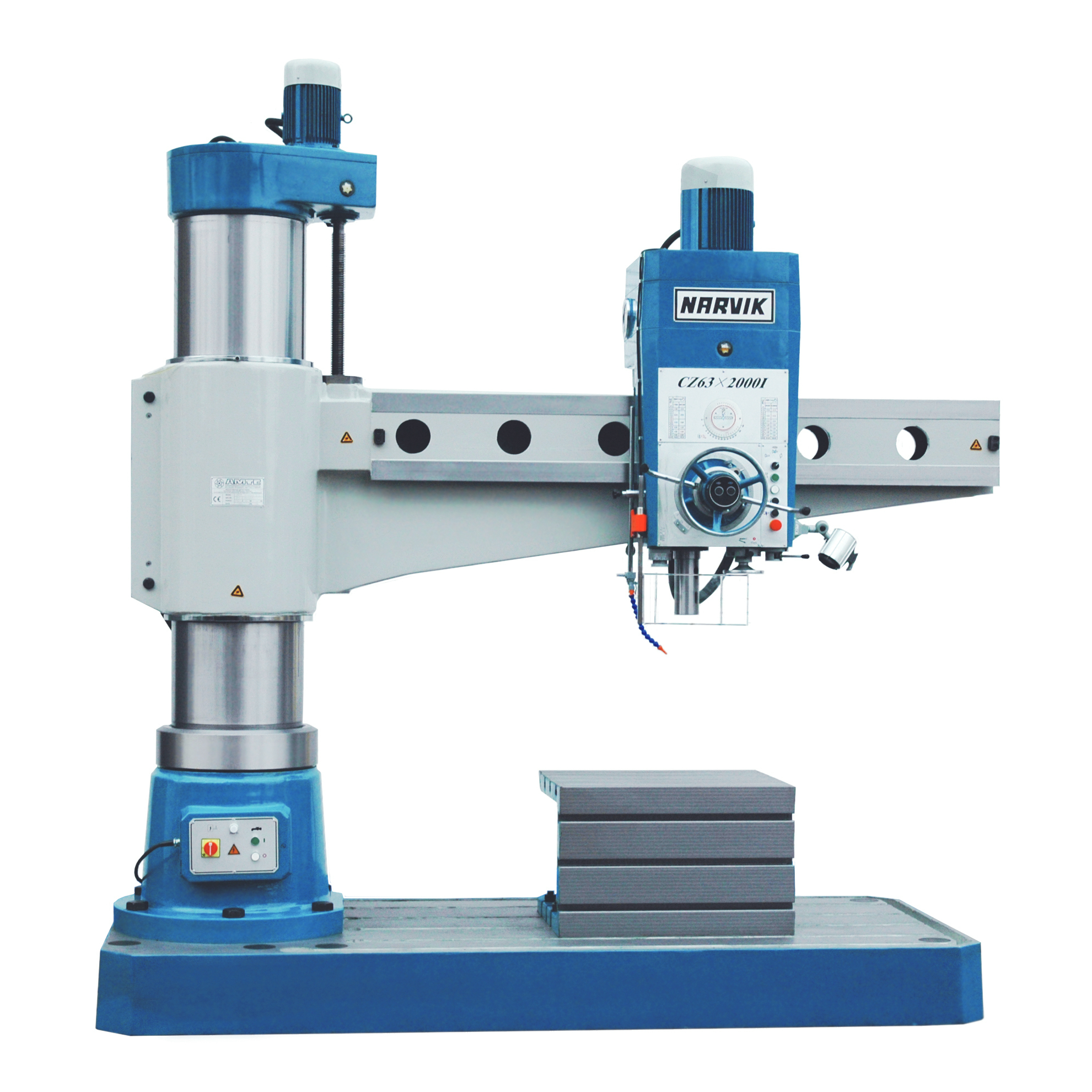

De Narvik CZ-63-I is een zware industriële radiaalboormachine met een uitlading van maximaal 2000 mm. Deze machine is ontwikkeld voor het boren, tappen en kotteren van grote werkstukken binnen machinebouw, staalconstructie, revisiebedrijven en industriële productieomgevingen. De solide gietijzeren constructie en uitgebreide hydraulische functies maken deze machine geschikt voor nauwkeurige bewerkingen onder zware belasting.
De machine beschikt over een afzonderlijk hydraulisch systeem voor het klemmen van de kolom, arm en boorunit. Tijdens het heffen of zakken van de arm wordt de klem automatisch gelost, waardoor de bediening snel en efficiënt verloopt. De kolomgeleiding is voorzien van automatische smering en stofschrapers voor een lange levensduur van de machine.
De CZ-63-I is uitgerust met een hydraulische voorkeuze voor zowel toerental als voeding. Tijdens het boren kan de volgende instelling alvast worden geselecteerd, waarna de machine hydraulisch omschakelt naar de gewenste tandwieloverbrenging. De automatische voeding wordt nauwkeurig uitgeschakeld op de ingestelde boordiepte met behulp van een microverstelling. Dankzij de geharde en geslepen tandwielen en boorspil wordt een hoge nauwkeurigheid gecombineerd met een lange levensduur.
Belangrijkste kenmerken
- Zware radiaalboormachine met 2000 mm uitlading
- Automatische voeding van de boorspil
- Hydraulische toerental- en voedingsvoorkeuze
- Hydraulisch klemsysteem voor arm, kolom en boorunit
- Hydraulisch bediende omkeerkoppeling voor tappen
- Versnelde terugloop bij tapwerkzaamheden
- Geharde en geslepen tandwielen
- Automatische smering van de aandrijving
- Verstelbare balanceerveer voor soepele pinolebeweging
- MK5-opname met borgmogelijkheid voor kotter- en tapkoppen
Standaard toebehoren
- Boortafel
- 24 V halogeen werklamp
- Boorbeschermkap met microschakelaar
- Koelinstallatie
- CE-verklaring
- Nederlandstalige gebruiksaanwijzing
Optionele accessoires
- Extra boortafel
- Kantelbare boortafel
- Overige uitvoeringen en accessoires op aanvraag
Technische specificaties
| Model | Narvik CZ-63-I |
| Machine-uitvoering | Radiaalboormachine 63 x 2000 Type 1 |
| Boorcapaciteit staal / gietijzer | 63 / 75 mm |
| Tapcapaciteit staal / gietijzer | M52 / M64 |
| Kottercapaciteit staal / gietijzer | 130 / 180 mm |
| Spilneusopname | MK5 |
| Aantal toerentallen | 16 |
| Toerentalbereik | 25 – 1600 omw/min |
| Aantal spilvoedingen | 16 |
| Voedingsbereik boorspil | 0,04 – 3,2 mm/omw |
| Uitlading maximaal | 2000 mm |
| Uitlading minimaal | 450 mm |
| Afstand spilneus tot voetplaat | Max. 1600 mm |
| Afstand spilneus tot boortafel | Min. 400 mm |
| Spindelslag | 400 mm |
| Afmetingen boortafel | 800 x 630 x 500 mm |
| Opspanvlak voetplaat | 2400 x 1250 mm |
| Kolomdiameter | 450 mm |
| Vermogen boorspilmotor | 5,5 kW |
| Vermogen armhefmotor | 2,2 kW |
| Vermogen hydrauliekmotor | 0,75 kW |
| Aansluitspanning | 400 V, 3-fase, 50 Hz |
| Vloeroppervlak | 3100 x 1300 mm |
| Totale kolomhoogte | 3205 mm |
| Netto gewicht | 7000 kg |
| Geluidsniveau | 78 dBA |
Toepassingen
De Narvik CZ-63-I is ontworpen voor zware industriële toepassingen waarbij grote constructiedelen, machinecomponenten en zware staalconstructies moeten worden geboord, getapt of gekotterd. Dankzij de grote uitlading, hoge capaciteit en hydraulische bediening biedt deze radiaalboormachine maximale flexibiliteit bij het bewerken van grote werkstukken.
