Productinformatie

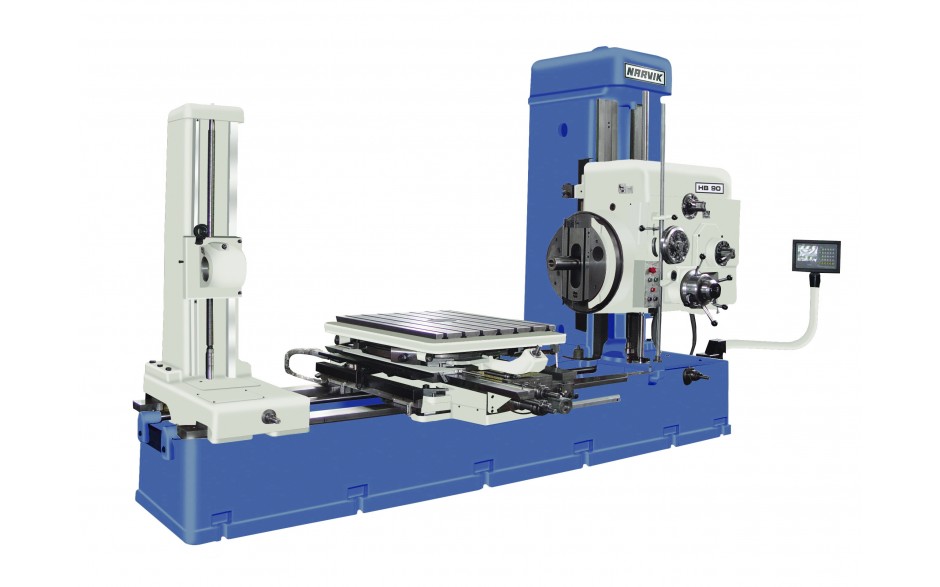

De Narvik HB-90 is een universele kotterbank voor horizontaal boor-, kotter- en freeswerk. Deze zware industriële machine is ontworpen voor het nauwkeurig bewerken van grote werkstukken binnen machinebouw, revisiebedrijven, onderhoudsafdelingen en algemene metaalbewerking. Dankzij de ruime verplaatsingen, krachtige aandrijving en hoge tafelbelasting is de machine geschikt voor zowel enkelstuks als seriematige bewerkingen.
De tafel en spilkop zijn uitgevoerd met geharde en geslepen blok- en zwaluwstaartgeleidingen die worden voorzien van centrale smering. De hoofdspil, kotterplaat en tafelverplaatsingen zijn uitgerust met overbelastingsbeveiligingen voor een betrouwbare werking onder zware belasting. De draaibare opspantafel kan in vier posities nauwkeurig worden vergrendeld voor maximale flexibiliteit tijdens het bewerken van complexe werkstukken.
De machine beschikt over automatische voedingen voor zowel de boorspil als de kotterslede en biedt afzonderlijke toerentalbereiken voor beide systemen. De stabiele tegensteun maakt diep doorgaand kotteren van grote werkstukken mogelijk. Dankzij de digitale 3-assige uitlezing kunnen verplaatsingen nauwkeurig worden gecontroleerd, wat resulteert in een hoge maatvastheid en reproduceerbaarheid.
Belangrijkste kenmerken
- Universele kotterbank voor boren, kotteren en frezen
- Geharde en geslepen blok- en zwaluwstaartgeleidingen
- Automatische voedingen voor boorspil en kotterslede
- Draaibare opspantafel met vier vergrendelbare posities
- Digitale 3-assige uitlezing
- Stabiele tegensteun voor diep kotterwerk
- Centrale smering van geleidingen
- Overbelastingsbeveiliging op hoofdspil en tafelaandrijvingen
- Harmonica-afdekkappen conform CE-richtlijnen
- Geschikt voor zware industriële bewerkingen
Standaard toebehoren
- Telescopische stalen afdekkappen voor geleidingen en draadspillen
- Digitale uitlezing voor tafel- en kopverplaatsing (3 assen)
- Halogeen werklamp
- Boorbaar opnameblok voor kotterslede
- CE-markering met gebruiksaanwijzing
Technische specificaties
| Model | Narvik HB-90 |
| Machine-uitvoering | Universele kotterbank |
| Opspantafel | 1000 x 800 mm |
| Draaisnelheid tafel | ± 1 omw/min |
| Maximale tafelbelasting | 2000 kg |
| Motor tafeldraaiing | 1,1 kW |
| Langsverplaatsing tafel (Z) | 1080 mm |
| Dwarsverplaatsing tafel (X) | 850 mm |
| Verticale spilkopverplaatsing (Y) | 755 mm |
| IJlgang tafel en spilkop | 2,5 m/min |
| Vermogen ijlgangmotor | 3,0 kW |
| Afstand boorspil tot tafeloppervlak | 0 – 755 mm |
| Boorspildiameter | 90 mm |
| Boorspilopname | MK5 (optioneel ISO40) |
| Boorspilslag | 600 mm |
| Toerental boorspil | 20 – 1000 rpm (18 standen) |
| Voeding boorspil, kop en tafel | 0,025 – 8 mm/omw (18 standen) |
| Verstelling kotterslede (W) | 180 mm |
| Maximale kotterdiameter | 450 mm |
| Toerental kotterplaat | 10 – 200 rpm (14 standen) |
| Voeding kotterslede | 0,05 – 16 mm/omw (18 standen) |
| Vermogen spilkopmotor | 6,5 / 8,0 kW |
| Machineafmetingen (L x B x H) | 5075 x 2345 x 2730 mm |
| Machinegewicht | 10500 kg |
Toepassingen
De Narvik HB-90 is geschikt voor machinebouw, revisiewerk, gereedschapsbouw, onderhoudsafdelingen en zware metaalbewerking. Dankzij de grote verplaatsingen, de hoge tafelbelasting en de uitgebreide kottermogelijkheden vormt deze machine een oplossing voor het nauwkeurig bewerken van grote en complexe werkstukken.
