Productinformatie

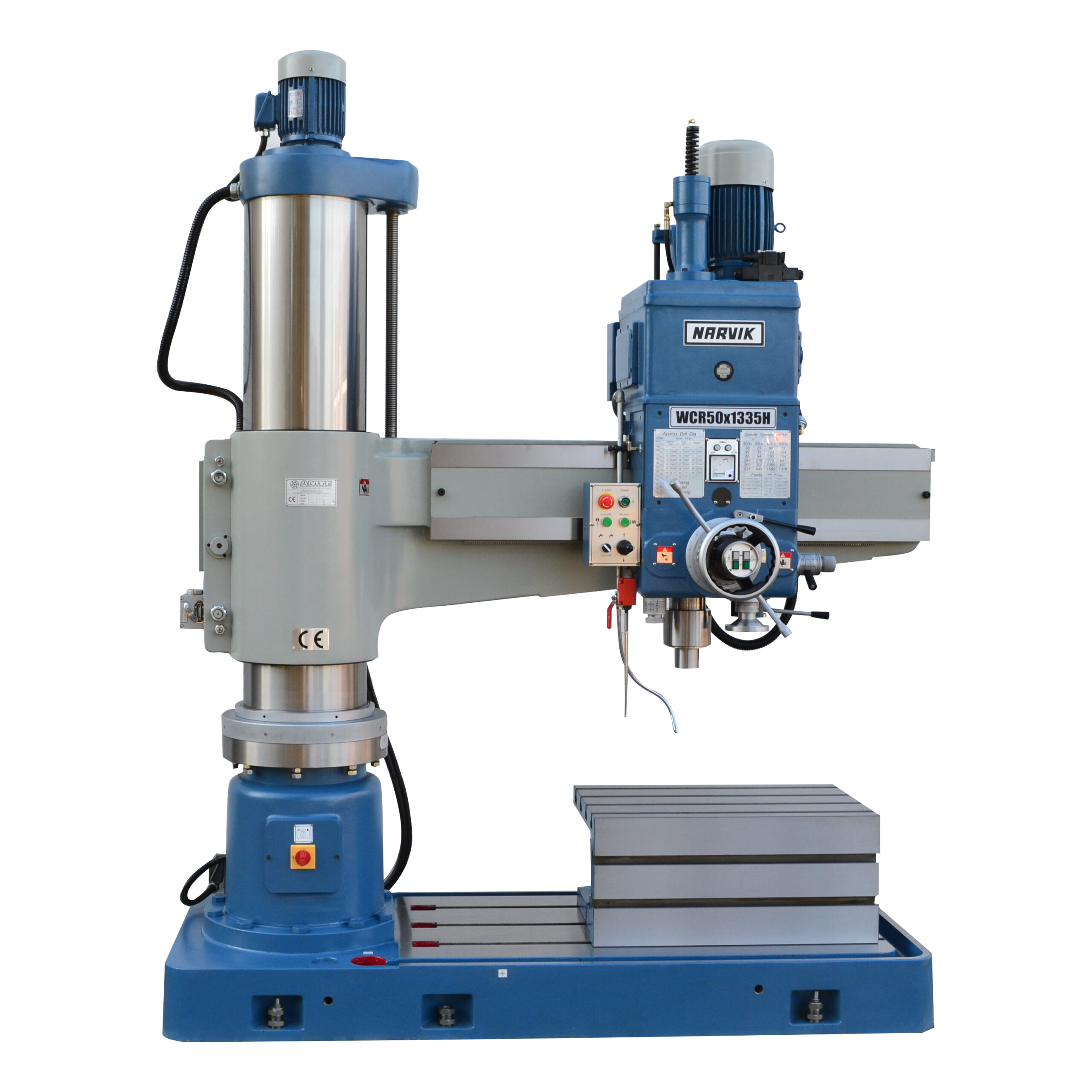

De Narvik WCR50-H is een zware industriële radiaalboormachine met een uitlading van maximaal 1335 mm. Deze machine is ontwikkeld voor het boren, tappen en kotteren van grote en zware werkstukken binnen machinebouw, staalconstructie, onderhoudswerkplaatsen en industriële productieomgevingen. Dankzij de robuuste gietijzeren constructie en het uitgebreide hydraulische bedieningssysteem wordt een hoge nauwkeurigheid gecombineerd met een lange levensduur.

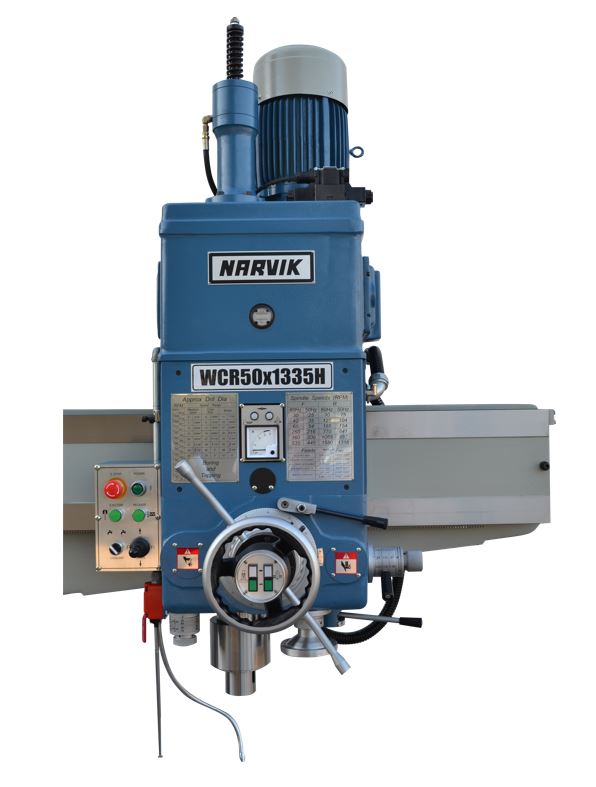

De machine beschikt over een afzonderlijk hydraulisch systeem voor de klemming van kolom, arm en boorunit. Het lossen van de armklem gebeurt automatisch tijdens het heffen of zakken van de arm. De kolomgeleiding is voorzien van centrale smering en stofschrapers voor een langdurig nauwkeurige werking. De boorspil wordt mechanisch links- en rechtsom geschakeld en automatisch afgeremd in de neutraalstand.
De WCR50-H beschikt over een hydraulische toerentalvoorkeuze, waardoor tijdens het boren alvast een volgend toerental kan worden geselecteerd. Na voltooiing van de bewerking schakelt de machine hydraulisch naar de nieuwe tandwieloverbrenging. De boordiepte is nauwkeurig instelbaar via een microverstelling en de automatische voeding wordt automatisch uitgeschakeld op de ingestelde diepte. De boorspil en tandwielen zijn gehard, geslepen en automatisch gesmeerd voor een hoge bedrijfszekerheid.
Belangrijkste kenmerken
- Zware radiaalboormachine met 1335 mm uitlading
- Hydraulisch klemsysteem voor arm, kolom en boorunit
- Hydraulische toerentalvoorkeuze
- Automatische voeding van de boorspil
- Omkeerkoppeling voor tappen met snelle terugloop
- Hydraulisch bediende booruitdrijver
- Geharde en geslepen tandwielen
- Automatisch smeersysteem
- Boorspil met contragewicht voor soepele pinolebeweging
- MK5-opname met borgmogelijkheid voor kotter- en tapkoppen
Standaard toebehoren
- CE-verklaring met Nederlandstalige handleiding

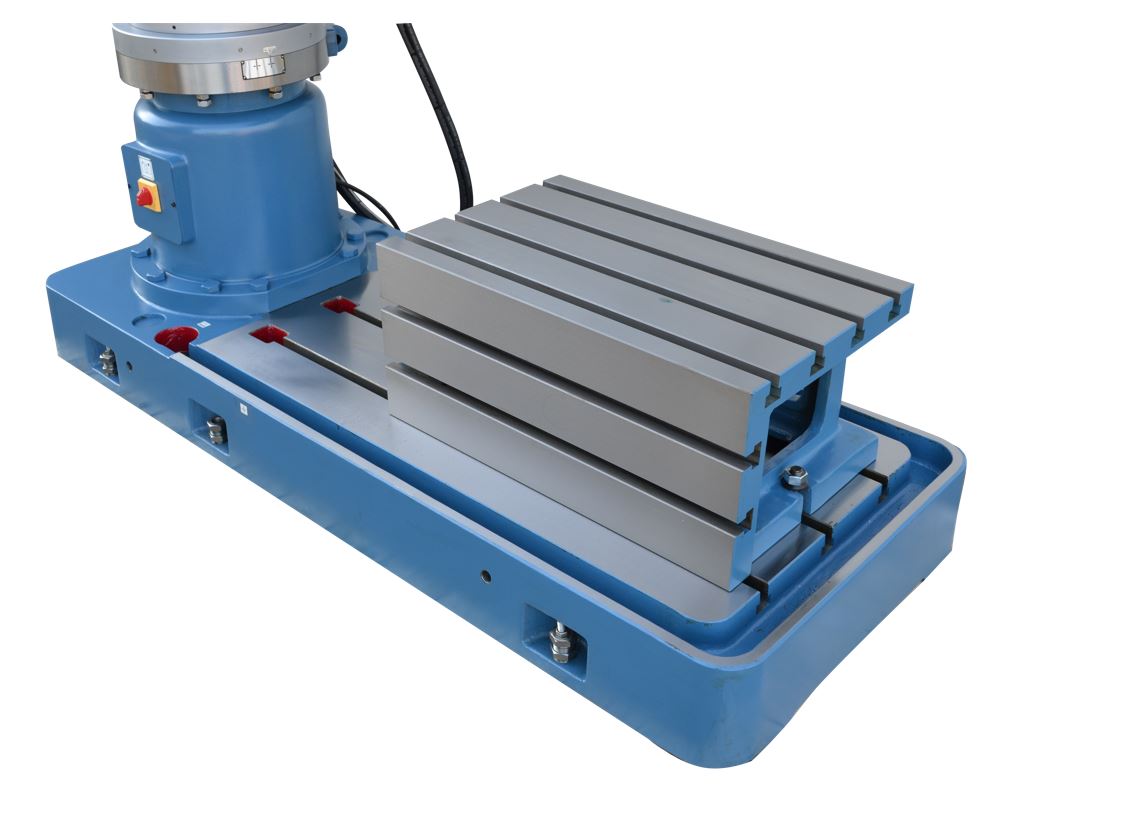

- Boortafel
- Hydraulisch bediende booruitdrijver
- Werklamp met ingebouwde TL-verlichting in de arm
- Koelvloeistofinstallatie
- Hoofdschakelaar
- Thermische beveiliging
- Transformator, relais en zekeringen
- Noodstopvoorziening
- Boorbeveiliging met telescoopschakelaar en remmotor op de spindel
Optionele accessoires
- Boorfreesklem H-800
- Snelspanboorhouder met stift
- Transport en installatie inclusief verankering
- Overige uitvoeringen en accessoires op aanvraag
Technische specificaties
| Model | Narvik WCR50-H |
| Machine-uitvoering | Radiaalboormachine 50 x 1335 |
| Boorcapaciteit staal / gietijzer | 50 / 60 mm |
| Tapcapaciteit staal / gietijzer | M30 / M42 |
| Kottercapaciteit staal / gietijzer | 90 / 105 mm |
| Spilneusopname | MK5 |
| Aantal toerentallen | 12 |
| Toerentalbereik | 25 – 1316 omw/min |
| Aantal spilvoedingen | 12 |
| Voedingsbereik boorspil | 0,06 – 1,12 mm/omw |
| Uitlading maximaal | 1335 mm |
| Uitlading minimaal | 360 mm |
| Afstand spilneus tot voetplaat | Max. 1395 mm |
| Afstand spilneus tot boortafel | Min. 385 mm |
| Spindelslag | 300 mm |
| Afmetingen boortafel (L x B x H) | 800 x 500 x 360 mm |
| Opspanvlak voetplaat | 1480 x 815 mm |
| Kolomdiameter | 350 mm |
| Vermogen boorspilmotor | 3,7 kW |
| Vermogen armhefmotor | 1,5 kW |
| Vermogen hydrauliekmotor | 0,75 kW |
| Aansluitspanning | 400 V, 3-fase, 50 Hz |
| Vloeroppervlak | 2100 x 840 mm |
| Totale kolomhoogte | 2695 mm |
| Netto gewicht | 3500 kg |
| Geluidsniveau | 74 dB |
Toepassingen
De Narvik WCR50-H is geschikt voor zware industriële toepassingen waarbij grote stalen constructies, machineonderdelen en lasconstructies moeten worden geboord, getapt of gekotterd. Dankzij de grote uitlading, krachtige aandrijving en hydraulische bediening biedt deze radiaalboormachine een efficiënte oplossing voor nauwkeurig bewerken van grote werkstukken.
