Productinformatie

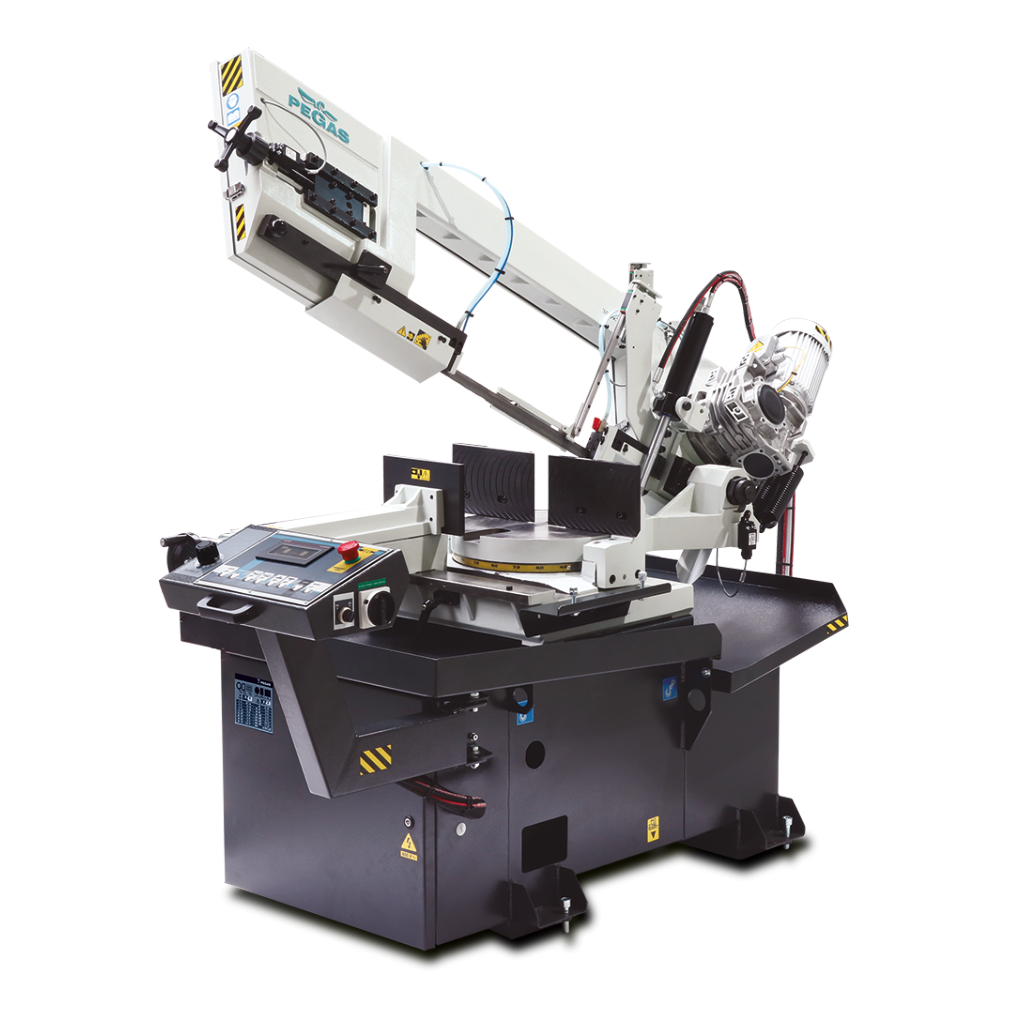

De Pegas Gonda 300×320 SHI-LR is een hydraulische semi-automatische bandzaagmachine voor het zagen van staal, RVS, non-ferro metalen, aluminium, profielen, buizen en massief materiaal. Dankzij de zware industriële constructie en hydraulische bediening is deze machine geschikt voor werkplaatsen en productieomgevingen waar nauwkeurigheid en bedrijfszekerheid centraal staan.
De machine beschikt over een semi-automatische zaagcyclus waarbij het materiaal hydraulisch wordt geklemd en de zaagarm hydraulisch wordt bewogen. Na het instellen van het materiaal start de operator de cyclus via het bedieningspaneel. De zaag voert vervolgens automatisch de zaagsnede uit en volgt de vooraf ingestelde parameters voor arm- en bankschroefbewegingen.
De besturing is gebaseerd op een Mitsubishi PLC met touchscreen. Op het display worden onder andere zaagtijd, motorbelasting, zaagbandsnelheid, foutmeldingen en informatie over de zaagcyclus weergegeven. Dankzij de frequentieregeling kan de zaagbandsnelheid traploos worden ingesteld tussen 20 en 100 m/min voor optimale prestaties bij uiteenlopende materialen.
Belangrijkste kenmerken
- Hydraulische semi-automatische zaagcyclus
- Mitsubishi PLC-besturing met touchscreen
- Automatische belastingsregeling (BRP)
- Verstekbereik van -45° tot +60°
- Traploos instelbare zaagbandsnelheid van 20 – 100 m/min
- Hydraulische bankschroefbediening
- Gietijzeren zaagarm en draaitafel
- Zaagblad 3660 x 27 x 0,9 mm
Technische specificaties
| Model | Pegas Gonda 300×320 SHI-LR |
| Machine-uitvoering | Hydraulische semi-automatische bandzaagmachine |
| Zaagblad | 3660 x 27 x 0,9 mm |
| Zaagcapaciteit rond 90° | 300 mm |
| Zaagcapaciteit rond -45° | 300 mm |
| Zaagcapaciteit rond +60° | 200 mm |
| Zaagcapaciteit rond +45° | 270 mm |
| Zaagcapaciteit rechthoekig 90° | 320 x 290 mm |
| Zaagcapaciteit rechthoekig -45° | 300 x 280 mm |
| Zaagcapaciteit rechthoekig +60° | 190 x 200 mm |
| Zaagcapaciteit rechthoekig +45° | 270 x 200 mm |
| Bundelcapaciteit | 320 x 160 mm |
| Hoofdmotor | 2,4 kW |
| Hydraulische aggregaat | 0,44 kW |
| Koelpompmotor | 0,09 kW |
| Koelventilator | 0,03 kW |
| Verdeler | 0,25 kW |
| Totaal opgenomen vermogen | 6,5 kW |
| Zaagbandsnelheid | 20 – 100 m/min |
| Elektrische aansluiting | 3 x 400 V, 50 Hz, TN-S |
| Materiaaltoevoer | Handmatig |
| Materiaalklemming | Hydraulisch |
| Zaagbandspanning | Handmatig |
| Werkhoogte | 800 mm |
| Machineafmetingen (L x B) | 2050 x 1170 mm |
| Machinehoogte | 1420 – 2040 mm |
| Machinegewicht | 650 kg |
Standaard uitrusting
- Mitsubishi PLC-besturing met touchscreen
- Automatische belastingsregeling BRP
- Hydraulische bankschroefbediening
- Hydraulische armbeweging
- Passieve zaagbandreinigingsborstel
- Zaagbandspanningsindicator
- Koelsysteem met emulsiepomp
- Bimetaal zaagblad
Toepassingen
De Pegas Gonda 300×320 SHI-LR is geschikt voor constructiewerkplaatsen, machinebouwers, onderhoudsdiensten en kleine tot middelgrote productieseries. Dankzij de hydraulische bediening, het brede verstekbereik en de Mitsubishi-besturing biedt deze machine een efficiënte oplossing voor nauwkeurig zaagwerk in uiteenlopende metaalsoorten.
