Productinformatie

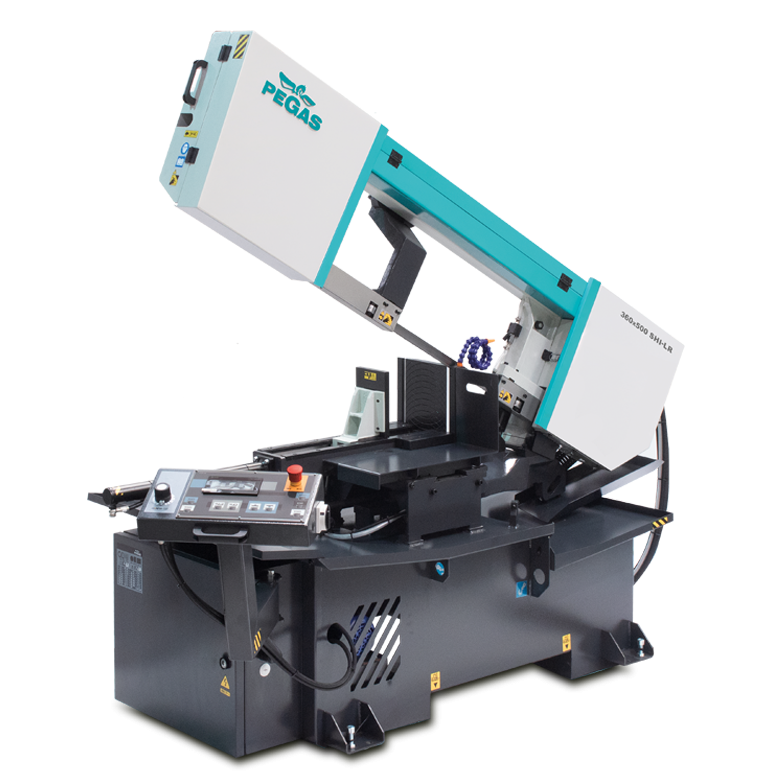

De Pegas Gonda 360×500 SHI-LR is een zware hydraulische semi-automatische bandzaagmachine voor industriële productieomgevingen. Dankzij de robuuste constructie, grote zaagcapaciteit en het dubbelzijdige verstekbereik is deze machine geschikt voor het verwerken van staal, RVS, non-ferro metalen, profielen, buizen en massief materiaal.
De machine is uitgerust met een Mitsubishi PLC-besturing met touchscreen en automatische belastingsregeling. Tijdens het zagen worden onder andere zaagcyclusinformatie, motorbelasting, zaagbandsnelheid, zaagtijd en foutmeldingen weergegeven. Hierdoor kan het volledige zaagproces nauwkeurig worden bewaakt en geoptimaliseerd.
De semi-automatische cyclus omvat hydraulische klemming van het materiaal en hydraulische beweging van de zaagarm. De robuuste gelaste zaagarm, geleid door voorgespannen glijbussen met teflon wrijvingsvlak, zorgt voor een stabiele en nauwkeurige zaagsnede. Dankzij de frequentieregelaar kan de zaagbandsnelheid traploos worden ingesteld tussen 20 en 100 m/min.
Belangrijkste kenmerken
- Hydraulische semi-automatische zaagcyclus
- Mitsubishi PLC-besturing met touchscreen
- Automatische PEGAS BRP-belastingsregeling
- Dubbel verstekbereik van -60° tot +60°
- Digitale hoekuitlezing via sensor en magneetband
- Traploos instelbare zaagbandsnelheid van 20 – 100 m/min
- Hydraulische bankschroefbediening
- Zaagblad 4780 x 34 x 1,1 mm
Technische specificaties
| Model | Pegas Gonda 360×500 SHI-LR |
| Machine-uitvoering | Hydraulische semi-automatische bandzaagmachine |
| Zaagblad | 4780 x 34 x 1,1 mm |
| Zaagcapaciteit rond 90° | 360 mm |
| Zaagcapaciteit rond -45° | 360 mm |
| Zaagcapaciteit rond -60° | 300 mm |
| Zaagcapaciteit rond +45° | 360 mm |
| Zaagcapaciteit rond +60° | 300 mm |
| Zaagcapaciteit rechthoekig 90° | 500 x 350 mm |
| Zaagcapaciteit rechthoekig -45° | 420 x 300 mm |
| Zaagcapaciteit rechthoekig -60° | 300 x 200 mm |
| Zaagcapaciteit rechthoekig +45° | 420 x 260 mm |
| Zaagcapaciteit rechthoekig +60° | 250 x 280 mm |
| Bundelcapaciteit | 500 x 220 mm |
| Kortste zaaglengte | 2 mm |
| Kleinste deelbare diameter | 15 mm |
| Kortste reststuk | 60 mm |
| Hoofdmotor | 3,0 kW |
| Hydraulische aggregaat | 0,9 kW |
| Koelpompmotor | 0,09 kW |
| Motor zaagbandaandrijving koeling | 0,03 kW |
| Totaal opgenomen vermogen | 6,9 kW |
| Zaagbandsnelheid | 20 – 100 m/min |
| Elektrische aansluiting | 3 x 400 V, 50 Hz, TN-S |
| Materiaaltoevoer | Handmatig |
| Materiaalklemming | Hydraulisch |
| Zaagbandspanning | Handmatig |
| Werkhoogte | 812 mm |
| Machineafmetingen (L x B) | 2800 x 1080 mm |
| Machinehoogte | 1470 – 2340 mm |
| Machinegewicht | 740 kg |
Standaard uitrusting
- Mitsubishi PLC-besturing met touchscreen
- Automatische belastingsregeling
- Digitale hoekuitlezing
- Hydraulische bankschroefbediening
- Hydraulische armbeweging
- Aangedreven zaagbandreinigingsborstel
- Zaagbandspanningsindicator
- Koelsysteem met emulsiepomp
- Bimetaal zaagblad
Toepassingen
De Pegas Gonda 360×500 SHI-LR is ontwikkeld voor seriematige industriële productie waarbij grote profielen, zware buizen en massieve materialen nauwkeurig moeten worden verwerkt. Dankzij de grote zaagcapaciteit, hydraulische bediening, dubbel verstekbereik en geavanceerde Mitsubishi-besturing vormt deze machine een krachtige oplossing voor professioneel zaagwerk in veeleisende productieomgevingen.
