Productinformatie

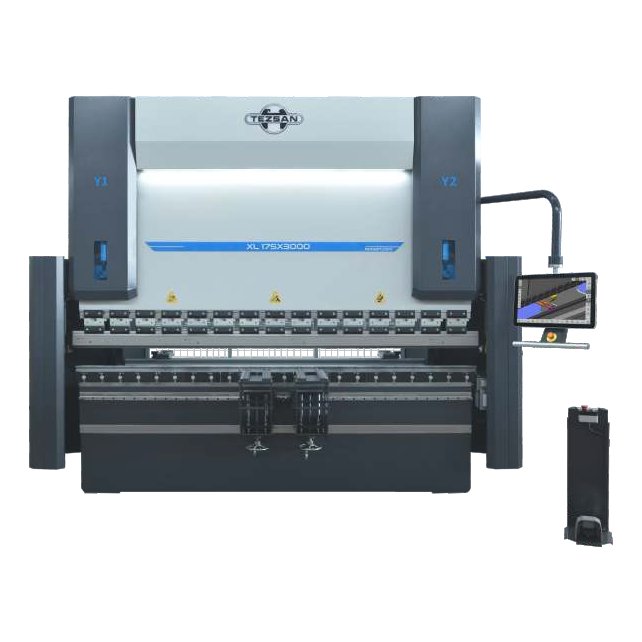

De Tezsan XL CNC Hydraulic Pressbrake is een robuuste CNC hydraulische kantbank voor nauwkeurig buigen van plaatmateriaal. De machine is ontwikkeld voor constructiebedrijven, plaatwerkverwerkers, machinebouwers en industriële productieomgevingen waar snelheid, nauwkeurigheid en betrouwbaarheid essentieel zijn. Dankzij de moderne CNC-besturing en de zware monoblock machineconstructie biedt de Tezsan XL-serie uitstekende prestaties bij uiteenlopende buigtoepassingen.
De machine is uitgerust met een gesynchroniseerd hydraulisch systeem en een ESA S640 CNC-besturing. Hierdoor kunnen buighoeken automatisch worden berekend en gecorrigeerd terwijl programma’s eenvoudig via USB of netwerkverbinding kunnen worden geladen. De standaard 2D offline programmeerfunctie maakt het mogelijk om buigprogramma’s vooraf op kantoor te creëren en rechtstreeks naar de machine over te zetten.
De XL-serie onderscheidt zich door een grotere slag, grotere dagopening, diepere keeluitsparing en grotere afstand tussen de zijframes dan vergelijkbare machines. Hierdoor kunnen ook grotere werkstukken efficiënt worden verwerkt. Afhankelijk van de uitvoering zijn verschillende CNC-achteraanslagsystemen en besturingen beschikbaar.
Belangrijkste kenmerken
- Gesynchroniseerde CNC hydraulische kantbank
- Zware monoblock gelaste machineconstructie
- ESA S640 CNC-besturing standaard
- Automatische hoekberekening en correctie
- Offline programmering via LAN of USB
- Snelle positionering van de achteraanslag
- Europese gereedschapopname voor stempels en matrijzen
- Grote dagopening en keeluitsparing
- Geschikt voor enkelstuks en seriewerk
- Breed scala aan CNC-besturingen en opties beschikbaar
Standaard uitrusting
- ESA S640 CNC besturing
- CNC X-as achteraanslag
- Servo-aangedreven achteraanslag
- LED-verlichting voor en achter
- Voetpedaal met noodstop
- Europese stempelklemmen
- Europese matrijsklemmen
- Voorste materiaaldraagarmen
- Zware frontondersteuning bij uitvoeringen boven 135 ton
Optionele accessoires
- ESA S675W CNC-besturing
- Delem DA66T CNC-besturing
- Delem DA69T 3D-besturing
- Gemotoriseerde krooncompensatie
- Handmatige krooncompensatie
- X-R-Z achteraanslagsystemen
- ATF meerassige achteraanslag
- DSP laserbeveiliging
- Fiessler AKAS veiligheidslaser
- CNC plaatvolger
- Extra achteraanslagvingers
- Hydraulische oliekoeler
- Elektrische kastkoeling
Technische specificaties
| Perskracht | 40 – 600 ton |
| Buiglengte | 1550 – 6050 mm |
| Slag | 220 – 455 mm |
| Dagopening | 410 – 680 mm |
| Keeluitsparing | 400 – 600 mm |
| Afstand tussen zijframes | 1250 – 5100 mm |
| Aanloopsnelheid | 60 – 180 mm/s |
| Buigsnelheid | 8 – 10 mm/s |
| Retoursnelheid | 60 – 160 mm/s |
| Hoofdmotorvermogen | 7,5 – 45 kW |
| Olietankinhoud | 100 – 600 liter |
| Machinegewicht | 4150 – 50000 kg |
Toepassingen
De Tezsan XL CNC Hydraulic Pressbrake is geschikt voor algemene plaatbewerking, machinebouw, constructiewerk, staalbouw, HVAC-productie en industriële seriematige plaatverwerking. Dankzij het uitgebreide modellenprogramma van 40 tot 600 ton kan voor vrijwel iedere buigtoepassing een passende machineconfiguratie worden samengesteld.
