Productinformatie

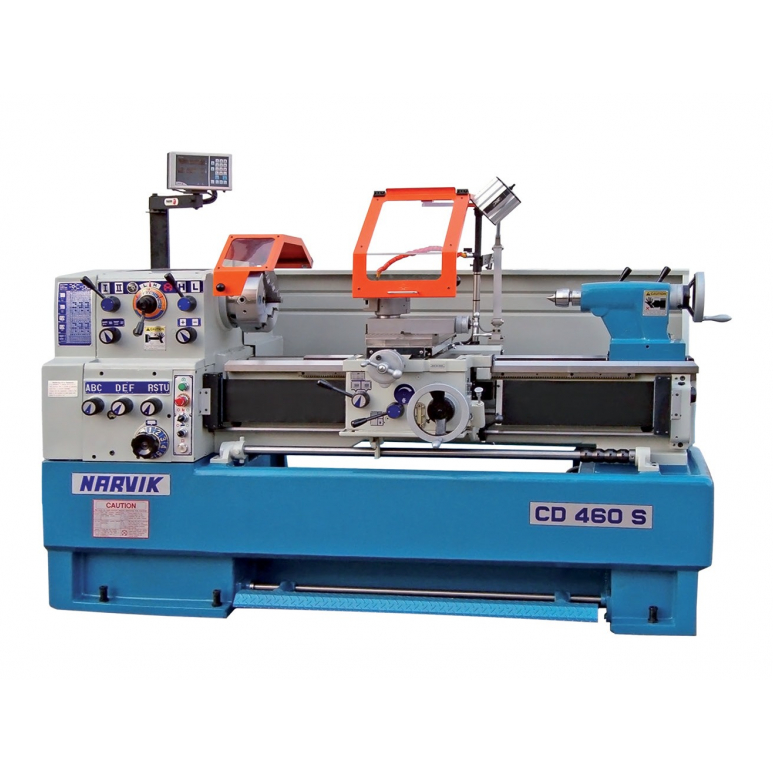

De Narvik CD460-S is een conventionele precisiedraaibank voor algemeen draaiwerk, onderhoudswerkzaamheden, machinebouw en technische opleidingsomgevingen. Dankzij de stabiele Mehanite gietijzeren constructie, geharde geleidingen en uitgebreide draadsnijmogelijkheden biedt deze draaibank een hoge nauwkeurigheid en langdurige betrouwbaarheid.
De brede bedbanen zijn gehard en geslepen en voorzien van centrale smering. De langs- en dwarsslede beschikken over nastelbare geleidingen en de slede wordt automatisch gesmeerd. De schort is voorzien van oliebadsmering en een instelbare slipkoppeling voor de langs- en dwarsvoedingen. Hierdoor blijft de machine ook bij intensief gebruik soepel en nauwkeurig werken.
De gebalanceerde hoofdspil is gehard, precisiegeslepen en op drie punten gelagerd met nastelbare lagers. Dankzij de Camlock-spilneus, de 58 mm spildoorlaat en het toerentalbereik tot 2000 omw/min is de machine geschikt voor uiteenlopende verspanende werkzaamheden. De volwaardige Norton-kast maakt het mogelijk om een groot aantal metrische, inch-, module- en DP-schroefdraden te produceren.
Belangrijkste kenmerken
- Stabiele Mehanite gietijzeren constructie
- Geharde en geslepen bedbanen
- Volledige Norton draadsnijkast
- Gebalanceerde hoofdspil op drie steunpunten gelagerd
- Automatische smering van slede en bedbanen
- Oliebadsmering van Nortonkast en schort
- Mechanische voetrem
- Turcite-B gecoate tegengeleidingen
- Pulsknop voor positionering van de klauwplaat
- Uitneembare zak voor grotere werkstukken
Standaard toebehoren
- Vast center MK4 met adapter
- Koelsysteem
- Achterspatscherm met meelopende sledeschermkap type LF-S
- Klauwplaatbeschermkap met microschakelaar
- 4-positie langsaanslag voor voordraaien van assen
- Spanenbak
- Draadsnijklok
- Voetrem
- Rolhoesafscherming voor draadsnij- en voedingsas
- CE-verklaring en Nederlandstalige handleiding
Optionele accessoires
- Zelfcentrerende 3-klauwplaat Ø250 mm D1-6 Röhm
- Digitale uitlezing FAGOR 20i-T met 20 tool offsets
- Haro snelwissel beitelhouder K22 met 4 houders
- Meedraaiend center MK4 Röhm
- Halogeen werklamp 24 V
- Set trillingsdempers TD-15
Technische specificaties
| Model | Narvik CD460-S |
| Draaidiameter boven bed | 460 mm |
| Draaidiameter boven dwarsslede | 288 mm |
| Draaidiameter in zak | 640 mm |
| Lengte zak | 180 mm |
| Bedbreedte | 300 mm |
| Afstand tussen centers | 1145 mm |
| Asdoorlaat | 58 mm |
| Hoofdspilconus | MK6 |
| Spilneusaansluiting | D1-6 |
| Spindelsnelheden | 12 standen, 30 – 2000 omw/min |
| Langsvoedingen | 50 standen, 0,037 – 1,04 mm/omw |
| Dwarsvoedingen | 50 standen, 0,0185 – 0,52 mm/omw |
| Metrische schroefdraad | 60 standen, 0,2 – 14 mm |
| Inch schroefdraad | 60 standen, 2 – 112 TPI |
| Module schroefdraad | 50 standen, 0,2 – 7 module |
| DP schroefdraad | 50 standen, 4 – 112 DP |
| Draadsnij-as | Ø35 x 6 mm |
| Beitelsledeverplaatsing | 135 mm |
| Dwarssledeverplaatsing | 265 mm |
| Max. beitelhoogte | 25 mm |
| Pinolediameter | 60 mm |
| Pinoleslag | 150 mm |
| Pinole-opname | MK4 |
| Dwarsverstelling losse kop | ± 10 mm |
| Vermogen hoofdmotor | 5,5 kW |
| Vermogen koelpompmotor | 0,1 kW |
| Aansluitspanning | 400 V, 3-fase, 50 Hz |
| Machineafmetingen (L x B x H) | 2435 x 1120 x 1350 mm |
| Machinegewicht | 1870 kg |
| Geluidsniveau | ± 73 dBA |
Toepassingen
De Narvik CD460-S is geschikt voor onderhoudswerkplaatsen, machinebouw, technische scholen en algemene verspaning. Dankzij de combinatie van een stabiele constructie, uitgebreide draadsnijmogelijkheden en een spildoorlaat van 58 mm kan deze draaibank worden ingezet voor een breed scala aan conventionele draaiwerkzaamheden.
