Productinformatie

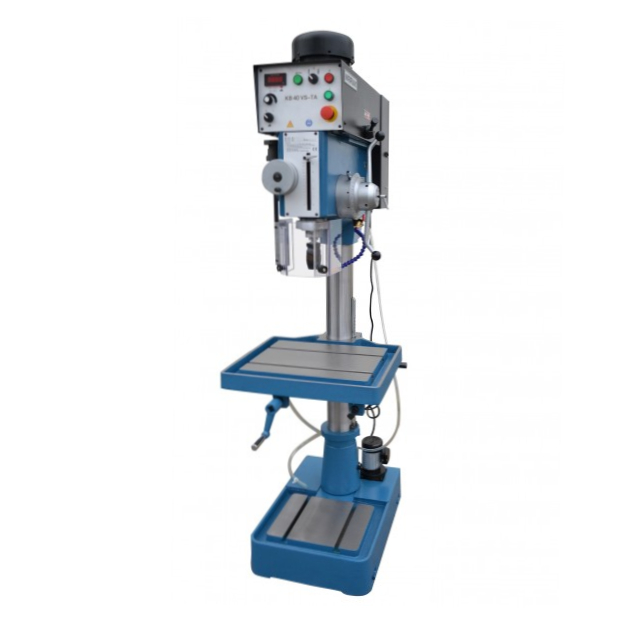

De Narvik KB-40-VS-TA is een industriële tandwielgedreven kolomboormachine met variabel toerental voor boor-, tap- en productiegerichte werkzaamheden. Dankzij de zware machineconstructie, automatische pinolevoeding en ruime capaciteit is deze machine geschikt voor intensief gebruik binnen werkplaatsen, machinebouw en technische productieomgevingen.
De machine beschikt over een robuuste boortafel die in hoogte verstelbaar is via een tandheugel en gelagerd is op een zware draaischijfconstructie. De tafel is voorzien van een koelmiddelopvangrand en T-sleuven voor het veilig opspannen van werkstukken en accessoires. Dankzij de grote afstand tussen spil en tafel kunnen ook grotere werkstukken eenvoudig worden bewerkt.
De toerentalregeling gebeurt via een DELTA-frequentieregelaar in combinatie met een hoog/laag tandwieloverbrenging. Hierdoor ontstaat een breed toerentalbereik van 65 tot 2000 omw/min. De machine is uitgerust met drie automatische pinolevoedingen en een instelbare tapinrichting met spaanbreekfunctie. Hierdoor kan efficiënt worden geboord en getapt in uiteenlopende materialen.
Belangrijkste kenmerken
- Industrieel uitgevoerde tandwielgedreven kolomboormachine
- Variabel toerental met DELTA frequentieregelaar
- Boorcapaciteit 40 mm in staal en 45 mm in gietijzer
- Tapcapaciteit tot M24
- Hoog- en laagtandwielbereik voor optimale krachtoverdracht
- Drie automatische pinolevoedingen
- Instelbare tapinrichting met spaanbreekknop
- Digitale toerentaluitlezing
- Koelmiddelinstallatie standaard aanwezig
- Geschikt voor continu professioneel gebruik
Standaard toebehoren
- Verstelbare boordiepteaanslag met nonius
- Motorrelais met aan-/uitknop
- Noodstopknop
- Nulspanningsbeveiliging
- Boorhouderbeschermkap type 180CE
- Digitale toerentaluitlezing
- Snelspanboorhouder 16 mm MK4
- Koelmiddelinstallatie
- CE-verklaring met gebruiksaanwijzing
Optionele accessoires
- Professionele boorklem SB 150 met prismabek
- Kruistafel 730 x 210 mm, verplaatsing 480 x 210 mm
Technische specificaties
| Model | Narvik KB-40-VS-TA |
| Machine-uitvoering | Tandwielgedreven kolomboormachine met variabel toerental |
| Boorcapaciteit staal / gietijzer | 40 / 45 mm |
| Tapcapaciteit | M24 |
| Spilneusopname | MK4 |
| Toerental laag bereik | 65 – 540 omw/min |
| Toerental hoog bereik | 245 – 2000 omw/min |
| Uitlading | 265 mm |
| Afstand spilneus tot boortafel | Max. 605 mm |
| Afstand spilneus tot voetplaat | 1150 mm |
| Spindelslag | 150 mm |
| Pinolediameter | 75 mm |
| Automatische spilvoeding | 0,05 / 0,10 / 0,20 mm/omw |
| Afmetingen boortafel | 560 x 470 mm |
| T-sleuven boortafel | 14 mm |
| Afmetingen voetplaat | 685 x 485 mm |
| Kolomdiameter | Ø 115 mm |
| Motorvermogen | 1,5 kW |
| Aansluitspanning | 400 V, 3-fase, 50 Hz |
| Opstelruimte (HxBxD) | 1990 x 680 x 960 mm |
| Netto gewicht | 385 kg |
| Geluidsniveau | 70 dB |
Toepassingen
De Narvik KB-40-VS-TA is ontwikkeld voor professionele werkplaatsen, machinebouwers, onderhoudsafdelingen en productiebedrijven waar regelmatig grotere boor- en tapbewerkingen worden uitgevoerd. Dankzij de automatische voeding, tapinrichting en het brede toerentalbereik is deze machine geschikt voor zowel enkelstuks als seriewerk.
